RC Modely 2/2024 článek 3
Křídla s polystyrenovým jádrem pro větší model větroně - 1. díl
Václav Janko
Ukázka z textu:
![](images/clanky/RCM2_24_clanek03.gif)

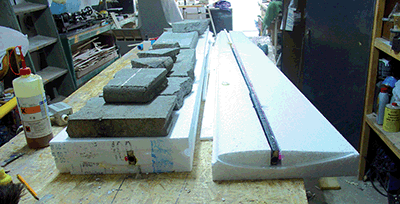

To pro ty, kteří by se chtěli pustit do zhotovení podobných křídel bez předešlých zkušeností, se pokusím popsat několik způsobů, jak je zhotovit. V tomto případě se konstrukce hodí na modely větroňů (ale samozřejmě můžete tento postup použít i na jiný model) o větším rozpětí, v našem případě na maketu větroně K-6 o rozpětí 4 metry. Křídla jsou dimenzována na akrobatické létání a létání na svahu. Výřezy pro jádro křídla si vyřízneme z polystyrenu sami doma odporovou pilou, třeba podle návodu, který jsme již několikrát otiskli ve vašem časopisu (například v RCM 4/2011). Kdo se na tuto práci necítí, může poprosit zkušenějšího modeláře nebo oslovit Luboše Chvátala (Free Air), který vám perfektně požadované jádro vyřízne na CNC odporové pile. V místě nosníku vyřízneme 10 mm materiálu, čímž zjistíme přesnou výšku nosníku, který do vzniklého prostoru zalepíme lepidlem Purex. Nosník zhotovíme tak, že k sobě slepíme vždy dva nosníky průřezu 3x10 mm, mezi ně vložíme balzu tloušťky 10 mm, aby rozměr odpovídal výšce profilu, a slepíme do celku. Jako spojku použijeme ocelovou kulatinu o průměru 16 mm, na kterou přesně pasují broušená pouzdra, ta si můžeme objednat u pana Reicharda (Reichard Modelsport). Pro pouzdra v nosníku vyřízneme otvory, a to tak, aby určovaly vzepětí, pak se totiž nemusíme ohýbat se spojkou. Místa, která jsme nevyplnili balzou vyplníme epoxidem (Epoxy 1200) do něhož namícháme skelnou bavlnu nebo na jemno nasříhaná vlákna ze skelné tkaniny a vytvoříme přechody.
