RC Modely 10/2024 článek 4

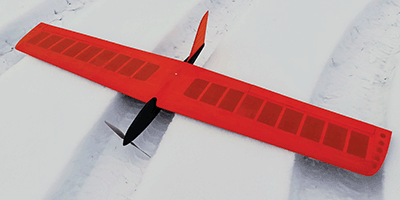

Samokřídlo Prcek 1360 mm
Jiří Šmíd
Ukázka z textu:
Po samokřídlu s téměř nulovou šípovitostí a rozpětím 1920 mm jsem si chtěl pořídit něco hbitějšího a hlavně skladnějšího, co se vejde sestavené za zadní okno Oktávky. Proto vznikl další pokus o menší rozpětí. Prcek, jak jsem nový modýlek pracovně pojmenoval, má rozpětí 1360 mm a délku 534 mm. Nedělené křídlo je bez vzepětí, po větším bráškovi Prcek podědil 3D tištěnou špičku pro bezmotorové létání a alternativně pohonnou jednotku s malým BLDC elektromotorem. Hloubka křídla je u kořene 237 mm, na konci 180 mm, úkos náběžky je 30 mm. Křídlo má profil získaný několikerou iterací v Corelu z jakéhosi profilu staženého z netu; každá další verze profilu byla použita na mých předchozích modelech. Geometrie křídla je jednoduchá - negativní zkroucení je lineární, začíná v cca 40% rozpětí a na konci je -3°. Nosník sestává ze dvou borových lišt 3x3mm a balzové stojiny, jen v centroplánu je stojina překližková a spojuje poloviny křídla. Žebra jsou frézovaná z balzy 1,5mm, koncové žebro je ze „dvojky“. Náběžka je složená z vodorovné balzové lišty 8x2mm se zářezy, které zapadnou do odpovídajících zářezů v žebrech. Na ni je přilepená svislá lišta pro nalepení tuhého potahu torzní skříně. Obdobně zajišťují rozteč žeber u odtokovky lišty lemující výřez pro řídící klapky. Žebra jsou při lepení v zadní části podepřena tvarovou šablonou pro zajištění patřičného zkroucení. Tuhý potah a páskování žeber je z balzy 1,2mm. Náběžka je z balzy 5mm, z ní jsou také klapky, vybroušené do trojúhelníkového profilu.
