RC Modely 5/2023 článek 8

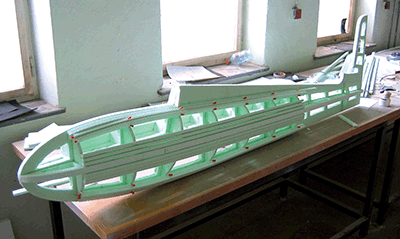

Výroba laminátového trupu – plaňkováním ze styroduru
Pro RC Modely Zdeněk Kopeček
Ukázka z textu:
Byl jsem požádán šéfredaktorem měsíčníku RC Modely, abych sepsal a blíže osvětlil způsob stavby trupů RC modelů metodou, kterou používám a která se mi osvědčila. Jde o výrobu laminátového sendviče na plaňkované kopyto ze styroduru. Používám zelený vroubkovaný XPS tloušťky 20 mm, ale lze použít i jakýkoliv růžový, modrý či jiný. Základ je vytisknout si plánek v měřítku 1:1, a to bokorys a půdorys. Dále řezy trupu, například na 2metrový trup po cca 10 cm. Stačí přibližně 30 cm za odtokovou hranu centroplánu. Tyto řezy je třeba kolem osy ubrat o půl tloušťky materiálu na každou stranu od osy, tedy o 10 mm a po oválném venkovním tvaru o celou tloušťku, tedy o 20 mm. Pro jednu přepážku vyřežu vždy jen půl tvaru a odporovou pilou materiál rozřežu na poloviční tloušťku, čímž mi vzniknou dvě stejné poloviny, tedy celá přepážka. Položím plán bokorysu na materiál a orýsuji obvodový tvar a osy přepážek na podklad. To samé udělám i s půdorysem, ale kolem podélné osy uberu na každou stranu 10 mm. Po vyřezání přilepím tyto dvě půdorysné části na svislé žebro do místa podélné osy. K lepení používám Soudal 66A. K této sestavě začnu nalepovat na rysky přepážky a kontroluji přesnost zúhlování a slícování. Po vytvrzení lepidla hrotem pájky odporově vyřežu vylehčovací otvory, nejen kvůli snížení hmotnosti, ale i pro pozdější snadnější odstranění pomocné konstrukce z vnitřku trupu. Můžu se pustit do plaňkování. Systém je stejný, jako klasický za použití balzy, ale balza je nahrazena materiálem XPS. Z plotny tl. 20 mm nařežu ostrým lámacím nožem podle duralového pásku plechu hranoly 10x20 mm o délce plotny, tedy asi 1200 mm. Nalepím hranoly na přepážky a za první a poslední přesahy uříznu. Do přídě vlepím hranol z polystyrenu, pro snadnější dosažení zakulaceného tvaru. Za centroplánem směrem ke kýlovce nalepím také polystyren, jen v místě podélné osy trupu vyřežu odporovou pilou drážku pro budoucí kabeláž. Vše pečlivě vybrousím napřed nahrubo smirkem zrnitosti 40 nalepeným na prkénku z lamina a pak jemnějším, např. 80 až 160.
