RC Modely 5/2023 článek 7
Pro mladé i staré, Heinkel He-64c
Robert Pajas
Ukázka z textu:
Předloha Heinkel He-64 je velmi vhodná pro zmenšení do velikosti volného modelu - má dlouhý předek i záď trupu,
dostatečnou plochu křídel i velké vzepětí. Pouze ocasní plochy je vhodné zvětšit.
K pohonu jsem zvolil malý elektromotorek. Lze jej napájet kondenzátorem nebo jedním LiPo článkem.
Stavba
Model není stavebně náročný na čas, zabere tři večery. Křídlo tvoří prohnutá balzová deska v barvě materiálu. Všechna
kormidla včetně křidélek jen naznačíme tuší - případně nařízneme a nastavíme podle potřeby lehkým nalomením.
Části plánu připevníme na rovné balzové prkénko tlusté 10 až 20 mm
a přelepíme několika pruhy široké čiré lepicí pásky. Celý model lepíme vteřinovým lepidlem.
Sestavíme jej z desek lehké balzy tloušťky 1 mm (ocasní plochy), 1,5mm (křídlo) a 2,5 mm (trup). Podvozkové nohy jsou
z pevné balzy 2,5 mm.

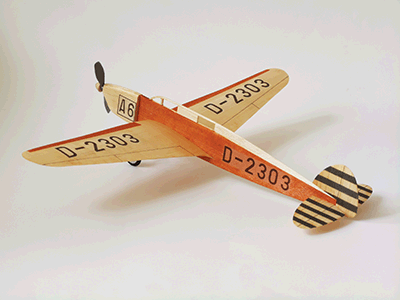

Celou stavbu sledujeme též foto modelu pro snažší orientaci ve stavbě.
Křídlo a ocasní plochy
Křídlo vyřízneme z lehké balzové desky tloušťky 1,5 mm, přelakujeme
a vyleštíme jemným smirkem. Léta jdou po rozpětí. Křídlo vytvarujeme přes hranu stolu, aby drželo prohnuté do profilu,
nic nemáčíme vodou. Křídlo rozřízneme napůl, nalepíme na žebra, přibrousíme u kořene do vzepětí asi 2 cm na obou koncích
křídla a slepíme. Ocasní plochy vyřízneme z lehké balzy tloušťky
1 mm, kterou prolakujeme a sbrousíme na menší tloušťku.
Obtisk na model Heinkel He-64c ve formátu PDF
