RC Modely 4/2023 článek 11
Tvorba V3S ovládaného modelu pomocou 3D tlače
Martin Brída
Ukázka z textu:

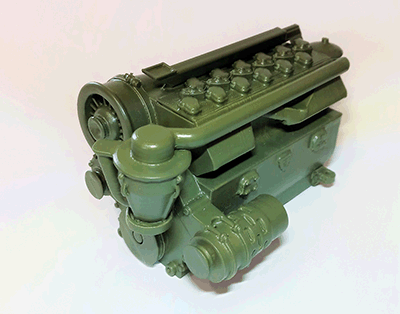

Pred nejakým časom si pohrával s myšlienkou vytvorenie RC modelu V3S vytlačeného cez FDM tlač (strunová tlač – najviac používaná). Mojím zámerom bolo vytvorenie, čo najviac častí pomocou 3D tlače, vrátane rozvodovej skrine a náprav. Samozrejme som počítal s tým, že budem musieť urobiť kompromis, čo sa týka presných rozmerov náprav a motora. Nakoľko som plánoval osadiť DC motorček do makety motora. Mierka bola od začiatku jasná, 1/10. Nie je to najpoužívanejšia mierka, ale pre 3D tlačiarov je naviac preferovaná kvôli veľkosti a pevnosti tlače. Prvým dielom skladačky bol RC motor, od návrhu makety motora sa odvíjal celý model. Snažil som sa v rámci možností tlače vytvoriť pevný motor a zachovať „štýl“ motora. Návrh som vytvoril pomocou Sketchupu a preniesol do 3D tlačiarne. Na testovací model som zvolil tlač z PLA materiálu. Model je z viacerých dielov, aby bola tlač, čo najviac bezproblémová. A taktiež, aby sa dal motor, čo najľahšie farbiť v prípade nejakých „experimentov“. Teraz, keď bol hotový FDM model, skúsil som ešte jednu tlač z resinu. Výsledok bol v podstate úplne totožný. Avšak je nutné dodať, že FDM motor je ľahší a oveľa pevnejší ako resinový model. Krokom číslo dva bol návrh náprav a prevodov pre výrobu pomocou 3d tlače. To bol celkom oriešok, ale keďže to nebolo moje prvé RC vytvorené čisto len pomocou tlače išlo to celkom rýchlo, nad moje očakávanie. Predná náprava išlo pomerne jednoducho navrhnúť aj vďaka fotografiám z internetu a zadné nápravy boli v podstate len úprava prednej nápravy. Už ostávalo len navrhnúť šasi a rozvodovku. Tu som však narazil na menší, ale zásadný problém. Nebolo tak ľahké objednať požadované kardany v dĺžkach aké som potreboval. No nič iné neostávalo, ako problém vyriešiť neskôr. Nakoniec som sa dopracoval k celkovému návrhu modelu a ostávalo všetko už len vyrobiť.
