RC Modely 12/2022 článek 7

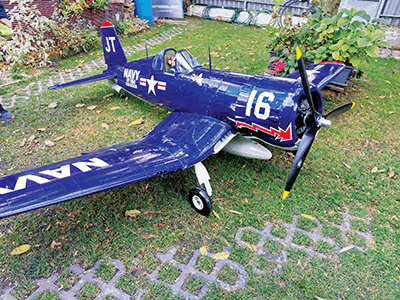

Corsair F4U v měřítku 1:3,47
Jaroslav Velísek
Ukázka z textu:
V roce 2009 mě požádal kolega Jozef Paracka, zda bych nepostavil velký model letadla Corsair F4U na motor MOKI S400.
Z rozměrů motoru a předlohy tak vzniklo měřítko modelu 1:3,47. Rozpětí modelu je 3 600 mm. Dovezl tehdy zvětšené
plány na Corsair od amerického modeláře Nicka Ziroliho.
Ten kdo podle plánů od Nicka Ziroliho někdy stavěl, ví, že přesnost plánů je mizerná a zvětšením původních plánů na
požadované měřítko se přesnost ještě zhoršila. Tyto plány následně sloužily jen jako základní orientační podklady.
Proto jsem celý model nakreslil v CADu. Výstupy z CADu pak sloužily jako podklady pro výrobu jednotlivých dílů na
CNC frézce. Požadavek byl, aby model měl sklápěcí křídla a samozřejmě zatahovací podvozek. Zatahovací podvozky Jozef
zajistil ve spolupráci s technickou školou sídlící nedaleko Lausanne ve Švýcarsku. Mechanismus pro sklápění křídel
byl vyroben taky ve Švýcarsku. Nakonec padlo rozhodnutí, že udělám modely v kostře včetně potažení balzou, zabudováním
podvozků a dalších mechanizmů. Povrchovou úpravu modelů a vybavení kabiny si zajištoval Jozef sám. První model byl
zalétán v srpnu 2013. Informace o tomto modelu byly publikovány v RC Revue 4/2014. Článek si můžete přečíst i na webu
LMK Strážnice - https://lmkstr.cz/images_static/files/soubory/F4U_corsair_2.pdf. Video tohoto modelu je např. zde
https://www.youtube.com/watch?v=jVEL-yqUzFw případně zde https://www.youtube.com/watch?v=FBtIQcuf2jc.
Popis stavby
Dlouhé zimní večery 2009/2010 jsem strávil kreslením plánů modelu v CADu. Konstrukce modelu je klasická, většina dílů
je nafrézována z topolové nebo letecké překližky. Pevnostní díly jsou ze sklolaminátu, duralu nebo nerezové oceli.
Stavbu modelu jsem začal stavbou trupu, protože jsem neměl ještě podvozky a mechanismy pro sklápění křídel. Celý trup
je stavěn na stavební podložce, ve které jsou vyfrézovány drážky pro uložení přepážek. Tato podložka je při stavbě
položena na rovné desce.
