RC Modely 1/2022 článek 8

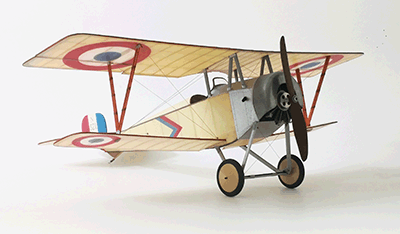

Pro mladé i staré, Nieuport N. 10 v měřítku 1:18 – 2. část
Robert Pajas
Ukázka z textu:
Pokračujeme ve stavbě modelu z minulého čísla RCM. Zbývá nám potáhnout obě křídla podobnou metodou jako trup - tedy v kombinaci potisku a křídování,
naznačit porty, vyrobit vzpěry, model sestavit a vyplést, doplnit detaily.
Křídla a ocasní plochy
Budeme potřebovat pevnou balzu
4 mm na náběžné hrany, balzu 2 mm na odtokovky a 1,5 mm na pásky žeber. Horní pásky žeber vyřežeme dle šablony, jsou nižší - 1 mm - aby se dobře mezi
ně vešly nosníky.
Obě křídla i ocasní plochy stavíme na plánu překrytém fólií. Obě hrany si přibrousíme již před odříznutím na prkénku - důležitá je jejich výška,
kterou se řídí vkládání horních pásků. Hrany přišpendlíme na plán včetně podložky, lišty 3 x 1,5 mm na horním a 2 x 1 mm na dolním křídle v polovině
hloubky křídla. Přes tuto podložku klademe dolní pásky - lišty
1,5 mm - jejich prohnutí tvoří spodní prohnutí profilu. Konce křídel prohneme ve vlhkých prstech mírně do profilu. Naklademe a přilepíme nosníky
včetně pomocného nosníčku křidélek a napáskujeme horní stranu křídel. Nezapomeneme na posty pro vzpěry.
Potah křídlo (LD) na Nieuport N. 10 ve formátu PDF
Potah křídlo (LH) na Nieuport N. 10 ve formátu PDF
Potah křídlo (PD) na Nieuport N. 10 ve formátu PDF
Potah křídlo (PH) na Nieuport N. 10 ve formátu PDF
Potah ocas na Nieuport N. 10 ve formátu PDF
Potah trup na Nieuport N. 10 ve formátu PDF
