RC Modely 1/2022 článek 2
Celokompozitové křídlo bez použití drahých kompozitových forem – 3. díl
Václav Janko
Ukázka z textu:

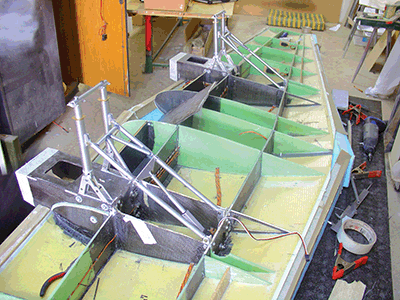

V 2. pokračování jsme zhotovili potahy na vrchní stranu křídla, a máme je připravené k vlepení vnitřní konstrukce, která se skládá z žeber a stojin. Ty si nyní vyrobíme. Na stojiny a žebra si nachystáme herex o tloušťce 3 mm a nařežeme potřebné díly ostrým nožem. V místech, kde předpokládáme uchycení dílů – jakými jsou třeba podvozky, motorové gondoly, serva – nahradíme herex 3mm překližkou. Na připravené stojiny a žebra budeme klást vrstvy tkaniny, proto si na pracovní desku připravíme plachtu igelitu, na kterou v místech přilepení žeber položíme pruhy strhávačky a prosytíme epoxidem. Vše děláme na jedné ploše pro všechny nosníky, posléze hotový výrobek rozporcujeme. Dále „položíme“ první vrstvu tkaniny o měrné hmotnosti 30 g/dm2 po celém rozpětí stojin (směr vláken 45 stupnů k ose stojin). Druhou vrstvu klademe kratší, zhruba 10 cm od začátku umístění budoucích křidélek. Poslední vrstva je z uhlíkové tkaniny končící za zpevněním pro podvozky. Na takto nachystanou plochu položíme připravené stojiny a klademe tkaninu v obráceném pořadí, naposled opět strhávací tkaninu v místech budoucího umístění žeber. Na připravenou plochu položíme perforovaný igelit s perlinkou a vložíme do igelitového pytle, z kterého odsajeme vzduch. Stejným způsobem připravíme žebra, která stačí „olaminovat“ jen jednou vrstvou tkaniny 30 g/dm2 , jen v technických uzlech; jako třeba v místě uchycení podvozku nebo motorových gondol; použijeme uhlíkovou tkaninu. Dbáme, aby byla vždy „zavřena“ sklenou tkaninou.
