RC Modely 3/2021 článek 1
Rekreační motorový model na elektropohon
Ing. Miloš Mikulka
Ukázka z textu:
Úvod

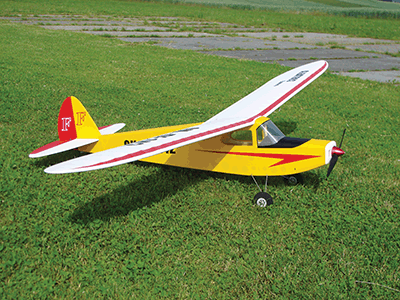

Model je koncepčně řešen jako kabinový hornoplošník, připomínající svým vzhledem lehká sportovní letadla a současně historické motorové modely.
S rozpětím, blížícím se 2m, je dostatečně velký, aby byl za letu dobře vidět a měl předpoklady dobrých letových vlastností. Nízké plošné zatížení
mu dává předpoklad, že kromě létání jako s motorovým modelem jej bude, za příhodných podmínek, možné využít i k létání v termice.
Na stavbu modelu je jako hlavní materiál použita balza, topolová překližka, letecká překližka a uhlíkové trubky.
Základem trupu jsou dvě bočnice vyřezané z topolové překližky a balzové podélníky a příčky 6x6 mm. Celek je pak spojen v přední části vlepenou
deskou pro umístění pohonné baterie, motorovou přepážkou a přepážkou sloužící k ukotvení křídla. V zadní části je spojen ložem výškovky a směrovky
z topolové překližky 3 mm. Střed trupu je spojen příčkami
z balzy 6x6 mm. Do trupu jsou vlepeny bukové hranolky 10x10 mm, do kterých se zasunuje odnímatelný podvozek zhotovený z ocelového drátu o 2,5 – 3 mm.
Křídlo je dělené. Základem je uhlíková trubka o 10 mm, na kterou jsou navléknuta žebra z balzy 2 mm, ve střední části
z topolové překližky 3 mm. K trupu je křídlo ukotveno pomocí bukových kolíků
v náběžné hraně a dvou plastových šroubů. Ocasní plochy s profilem rovné desky jsou slepeny z balzy 7 mm. Potah prototypu byl proveden potahovou
folií solartex. Nápisy a další barevné doplňky jsou vyříznuty ze samolepící folie.
