RC Modely 1/2021 článek 8
Rekreační model katamaránu
Jiří Ulčák
Ukázka z textu:

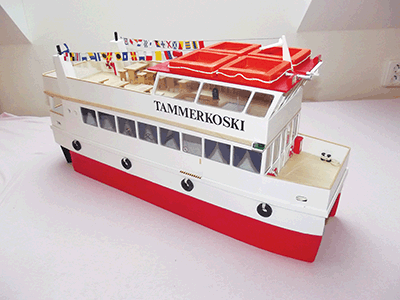

Jsem starší ročník a k modelařině jsem se opět dostal až v penzi. Podle prospektu finské cestovní kanceláře z roku 1995, kde byla fotka tehdy nového katamaránu „Tammerkoski“ (což v překladu znamená peřeje) pro 200 pasažérů, jsem si vyrobil plánek modelu na dva motorky MIG 400 na 6 voltů. Model jsem také vyrobil. Je vyroben „na koleně“, ve velmi skromných podmínkách. Nelze jej považovat za maketu, vše bylo vyrobeno podle jediné fotografie a některé vybavení na lodi vzniklo podle mé fantazie. Základem jsou dva trupy, které jsou přilepeny na palubu. Přední a zadní část je ze smrku, jednocentimetrových prkýnek slepených k sobě na požadovanou tloušťku. Záď je provrtána svisle i vodorovné podle tloušťky hřídele i kormidla. Boky obou trupů jsou vyrobeny z 5mm překližky. Vrchní díl zádě je vyříznutý pro páčky ovládání kormidel. Vše je zevnitř impregnováno syntetickou barvou. Umístění motorků je různé, podle délky hřídelí lodního šroubu. Paluba je vyříznutá, aby byl přístup k motorkům. Všechny dřevěné části jsou lepeny disperzním lepidlem. Po dokončení trupu se nerovnosti vytmelí, přebrousí a trup se nastříká základní barvou. Poté jemným smirkem přebrousí a nastříká vrchní krycí barvou. Přední a zadní paluba je pokryta plaňkováním, lištami 2 x 4mm, až k nástavbám. Trup je olištován nosníky 2 x 10mm, které o 3 mm přesahují, a do nich se zaklapává spodní díl nástavby. Ta má dno z třímilimetrové překližky, které kopíruje obrys lodi a je odnímací kvůli přístupu k motorkům. Plaňkování je umístěno až po natření modelu a je provedeno matným bezbarvým lakem. Před upevněním pohonu je třeba přiletovat přívodní kabely. Také vrchní část nástavby je odnímací celá, i s podlahou. Podlaha je vyrobena z 1mm sololitu a na povrchu je opět plaňkována 2 x 4 mm lištami (v plánu není zakresleno).
Plánek na katamarán (1. část) ve formátu PDF
Plánek na katamarán (2. část) ve formátu PDF
Plánek na katamarán (3. část) ve formátu PDF
