RC Modely 5/2020 článek 9
Výroba lan pro statické modely historických lodí
Petr Šimek
Ukázka z textu:

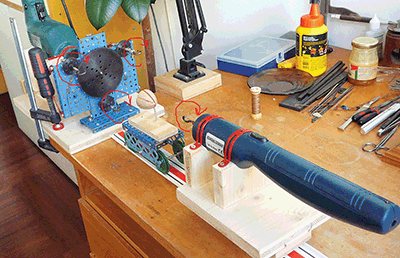

Výroba lan měla svá pravidla. Každé lano na lodi mělo určitý průměr, podle toho, co se lanem ovládalo. Lanoví se dělilo na pevné a pohyblivé. Pevné lanoví zajišťovalo stěžně a pohyblivým se ovládaly plachty. Odstín lanoví se lišil podle použité napouštěcí směsi. Francouzské loděnice používaly směs pryskyřice – barva byla světlejší rezavá, loděnice holandské nebo anglické používaly směsi téru, lana byla tmavě hnědá. Na modelu používáme na pevné lanoví tmavší odstín a na pohyblivé světlejší. Ke stáčení lan potřebujeme co nejtenčí nitě příslušného odstínu a zařízení ke stáčení. Já jsem je vyrobil s použitím dílů stavebnice Merkur, se kterou si kdysi hrál můj syn. Stáčecí zařízení se skládá ze tří částí – levá část - tři až čtyři hřídelky s háky a ozubenými kolečky ovládané jedním velkým ozubeným kolem a poháněné nějakým motorem. Použil jsem lacinou vrtačku s pravolevým chodem a plynulou regulací otáček. To celé je uchyceno na konstrukci z Merkura. Pravou část tvoří jeden hák, také poháněný motorkem s pravolevým otáčením a tato část je pohyblivá. Dráhu tvoří plastové díly dráhy pro autíčka, po ní se pohybuje pravá část zařízení a mezi tím ještě vozíček s utahovacím klínem se třemi drážkami, který slouží k utahování závitů stáčeného lana. Délku dráhy si můžeme udělat libovolnou, mě se osvědčila délka pracovního stolu, která je dostačující pro většinu lan. Pro pár lan, které potřebujeme delší, prodloužíme dráhu. V textové části monografie jsou uvedeny průměry lan ve skutečnosti a tak si vytvoříme tabulku s přepočítanými průměry podle měřítka modelu. U slabých lan sloučíme dva až tři průměry do jednoho, protože rozdíly mezi nimi jsou minimální a na modelu by to stejně nebylo vidět. Nejslabší lano na modelu (měřítko 1:48) mě vycházelo stočené ze dvou nití (při použití nitě síly 0.18mm). Takže jednotlivé síly lan tvoří různé počty stáčených nití. Příklad 2x1, 3x1, 4x1, 3x2, 3x3, 4x3, 5x3 až 18x3.
