RC Modely 5/2020 článek 1

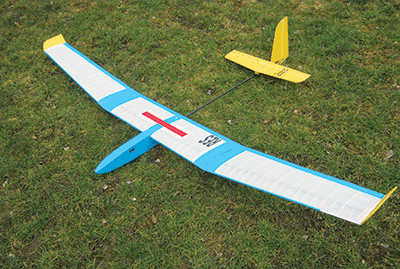

Poštolka větroň RES
Ing. Miloš Mikulka
Ukázka z textu:
Před několika lety se mezi modeláři ve světě začaly objevovat pěkné, dobře létající větroně o rozpětí cca 2m. Obliba těchto modelů narůstala,
vznikla stavební a soutěžní pravidla a na světě byly větroně kategorie RES. Svojí velikostí a stavebními pravidly jsou přímo předurčeny pro soutěžní
i rekreační létání začínajících modelářů.
Před asi dvěma lety, když se o této kategorii větroňů začalo vážněji mluvit i u nás, mě požádal můj modelářský kolega Sláva Štorek, jestli bych něco
jednoduchého, vhodného pro stavbu
v modelářských kroužcích, odpovídajícího pravidlům RES, nenakreslil. Prozkoumal jsem internet, prohlédl spoustu fotografii a videí, pročetl stavební
pravidla a začal kreslit. Výsledkem je model, který Vám představuji v tomto článku. Nějakou dobu po nakreslení zůstal „ležet“, pak se přece jen
postavil a zalétal prototyp a nakonec se objevil v nabídce http://www.czechaero.cz/. Pak se k modelu dostali modeláři
a model se staví….
Než začnu s popisem stavby, tak alespoň krátké seznámení s modelem. Hlavním konstrukčním materiálem je balza, několik drobností je z překližky
a topolové překližky. Nosníky křídla
a ocasních ploch jsou z uhlíkových trubek. Křídlo modelu je trojdílné, s profilem, který je používán u modelů F5J. Všechny stavební díly lze objednat,
vyřezané laserem u czechaero.cz. Přes to, že bylo primárně uvažováno s výrobou stavebních dílů laserem, je konstrukce řešená bez zbytečného
vylehčování jednotlivých stavebních dílů, aby si je mohli snadno, sami, vyřezat i začínající modeláři. Je to sice na úkor hmotnosti, ale, na druhé
straně to přispívá k pevnosti, která je rovněž u modelářů, pro které jsou modely RES zejména určeny, důležitá. Model je navržen tak, aby se
jednoduchou úpravou dal provozovat jako větroň, nebo elektrovětroň. V podstatě stačí jen vyměnit „špičku“ trupu. V praxi však bude vhodnější mít
pro větroň samostatný trup, s ohledem na jiné vybavení modelu
a zejména jeho rozmístění, s ohledem na vyvážení. Zkušenější modelář zcela jistě dokáže jednotlivé díly přední části trupu u verze větroň upravit tak,
aby měl menší čelní průřez.
Popis konstrukce a stavby
Před započetím stavby, v případě použití laserem řezaných stavebních dílů, očistíme všechny části, které se budou slepovat a současně po slepení
přijdou do styku s potahem, od stop po řezání. V případě, že tak neučiníme, po použití lepidla, by šly díly od stop po řezání očistit velmi těžce.
