RC Modely 2/2020 článek 5
Rudý koutek – samokřídlo podrobněji
Václav Mirvald
Ukázka z textu:

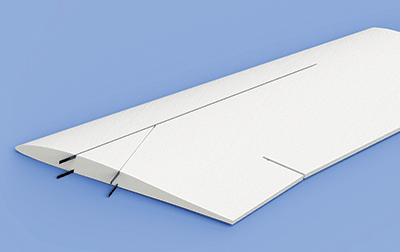

V dnešní době jsou již na trhu snadno dostupné uhlíkové profily různých průřezů a tak není ani třeba uvažovat o jiném materiálu na vyztužení křídla. Po různých pokusech bych dnes uvažoval o třech typech s ohledem na tvar profilu. U štíhlého profilu, jaký má třeba Tornádo XX je asi nejvhodnější a plně dostačující jedna uhlíková kulatina napříč křídlem zhruba v místě těžiště. Rozhodně u soubojového křídla nedoporučuji použít duté profily, protože velice rády při ostřejších kontaktech či tvrdých přistáních praskají. Oprava takto prasklého profilu je bez zásadního zásahu do křídla prakticky nemožná (osobně vyzkoušeno, že praskne i trubka 8 x 2). Pokud nebudeme mít křídlo tak štíhlé, například Tomahawk nebo Fury, můžeme si dovolit vyztužení trochu sofistikovanějším a tužším způsobem. Mám ověřené dvě varianty. U modelu Fury mám stejně jak je uvedeno v návodu, zalepeny uhlíkové pásky 5 x 1mm nastojato shora i zdola dle. Toto řešení je velice pevné, jen trochu komplikuje zástavbu serva s přímým náhonem uvnitř profilu (k tomu se vrátíme později). Na druhou stranu křídlo dostatečně zpevňuje i za použití LED pásků vsunutých do zářezů v křídle. Model Tomahawk mám vyztužen shora i zdola do oblouku ohnutou kulatinou o průměru 2 - 3mm. Upozorňuji kulatinou, nikoli trubičkou.
