RC Modely 1/2020 článek 4

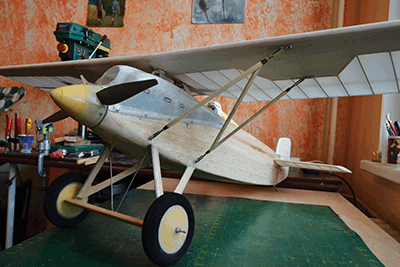

Avia BH - 7
Jiří Tvaroh
Ukázka z textu:
Další předloha, která mě zaujala, je Avia BH - 7. Tento meziválečný letoun byl vyroben pouze v několika kusech a dvou verzích. Verze „RACE“ s křídlem vycházejícím ze hřbetu trupu a verze pro testy československého armádního letectva s centroplánem ukotveném na čtyřech krátkých vzpěrách a šesti hlavních vzpěrách. Při testech došlo k několika nehodám a tak byl tento projekt ukončen. Pro potřebu modeláře je tato neokoukaná předloha, pro její proporce a nadčasový design, velmi vděčná. Bohužel dokumentace k tomuto stroji téměř chybí. Protože jsem neměl maketářské ambice při výrobě tohoto modelu, postačil mi ke konstrukci pouze jeden třípohledový náčrtek objevený na netu a pár dobových fotografií. Úkol je dán a tak s chutí do práce… Trup je příhradové konstrukce z balzy 4 x 4mm a diagonálních vzpěr 4 x 1,5 mm, potažený lehkou balzou 1.5 mm. Hřbet trupu je vytvarován z balzy síly 2 mm. Jelikož plocha hřbetu je ve 3D rovině musel jsem balzu za „mokra“ přitáhnout pružným obinadlem na polystyrénové kopyto. Po vyschnutí jsem vlepil hřbet na zkosenou plochu potahu trupu. Přední část krytu motoru je laminována na pozitivní kopyto a následně broušena do hladka. Celý trup je potažen jednou vrstvou skelné tkaniny o hmotnosti 110 g na metr čtvereční.
