RC Modely 9/2019 článek 10
Neplovoucí model otrokářské lodě „Le Aurore“ - 5. část
Petr Šimek
Ukázka z textu:

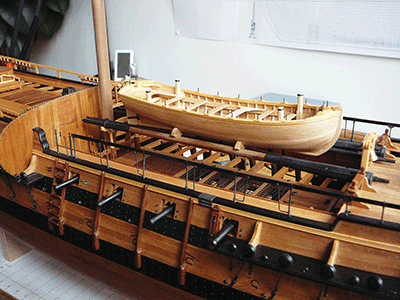

Nyní přerušíme práce na trupu a budeme se věnovat dělům. Dělové hlavně vysoustružíme z mosazné kulatiny, vyvrtáme v těle otvor pro příčné čepy, čepy narazíme a děla patinujeme na černo. Vyřežeme všechny díly dělových lafet, vysoustružíme osy kol a vlastní kola, vše slepíme. Části lafet byly staženy různými svorníky, kola zajištěna zákolníky a hlaveň děla byla zajištěna na lafetě plochým železem. Kompletní děla měla také ovládací kladkostroje, ty se skládaly z jedné jednoduché a jedné dvojité kladky s železnými háky. Přes otvory v bocích lafety procházelo silné zádržné lano, uchycené po obou stranách střílny železnými oky. Hotová děla umístíme na palubu, přilepíme a zavěsíme ovládací kladkostroje, u kterých smotáme volné konce lan do úhledných závitů. Zábradlí na přídi a střední části lodě mělo železné sloupky nahoře zakončené drážkou, do které byla zasazena vodorovně prkna. Ve střední části byla na sloupcích ještě další otočná část, kde mohla být natažena síť pro uložení hamaků. Na zábradlí zadní paluby umístíme kolíkové lavice, vysoustružíme dostatečný počet úvazových kolíků a umístíme na jejich místa. Dáme se do stavby člunu, který byl umístěný ve střední části lodě. Velký člun 8 metrů délky sloužil pro manévrování s kotvami, tažení lodě, spojení se zemí a podobně. Osazený šesti dvojicemi vesel, dva muži na lavici.
