RC Modely 6/2019 článek 1

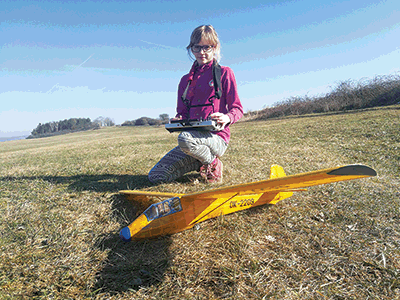

VT-109 Pionýr
Standa Váňa ml., LMK Týnec nad Sázavou
Ukázka z textu:
Tati, neuděláš nějakého větroně, abych se s ním mohla učit lítat? S Krajánkem se bojím, toho mají všichni rádi a nerada bych mu ublížila
- pronesla má dvanáctiletá dcera jen tak u oběda. Pak ještě dodala, že by ráda, aby taky tak pěkně lítal a hezky vypadal, jako Krajánek
(kdysi vyfukovaný firmou do formy - rozpětí 1 100 mm). Vánoce se blížily a hlavou bleskla myšlenka letadla u stromečku.
Po krátkém výběru fotek letadel s dcerou bylo rozhodnuto - Pionýr. Ve skříni jsem měl starý plán, ale moc se mi nelíbilo provedení stavby,
použitý profil, materiál... Tak jsem prošel stránky na internetu, prostudoval několik plánů a následně si po večerech upravil plán podle sebe
ve SketchUpu. Převedl jsem jednotlivé díly na výtisk jak pro papírovou podobu, tak pro CNC frézu a prohnal tiskárnou nakreslené díly, vystřihl,
tuhým lepidlem je přilepil na stavební materiál
a tím jsem započal stavbu.
Od Pionýra jsem očekával jednoduchost v ovládání a ladnost letu - byl cíleně volen jako výcvikový model pro mou natěšenou mladou pilotku
(stejně jako jeho skutečná předloha pro výcvik pilotů). Nechtěl jsem žádné složité konstrukční prvky a ovládání volil pouze na SOP, VOP
a vypínací háček pro aerovleky. Stejně tak i materiál ke stavbě jsem chtěl zcela běžný, žádnou vybíranou extra lehkou balzu či uhlík. Přesto
jsem chtěl stavbu tak trochu do maketky a výsledkem bylo rozpětí 1 250 mm (krásně měřítkem sedí k mnou létané Z-226 1 200 mm - skvělá práce
LM-Model, takže vlečná je jasná).
Prvním krokem pro mne byla volba profilu - klasická spodní strana Clarků byla předem zavržena. Profil jsem po-rovnával, vybíral, modeloval
v programu a výsledkem je klenutý curtis c72. Pro některé možná překvapení, ale k výsledku se dostanu níže.
Křídlo
je klasické konstrukce bez křidélek a brzd. Je tvořeno nosníkem 4x2 mm na horní a spodní straně profilu, vyplněné stojinami z 1,5mm lehké balzy.
Torzní skříň je tvořena na horní i spodní straně profilu balzou 1 mm. Použil jsem, po vzoru stavby větroňů, falešnou (pomocnou) náběžku
z 1,5mm balzového pásku a po přilepení torzní skříně je dolepena náběžka (balza 7x4 mm) a obroušena do tvaru profilu. Odtoková hrana je
vybroušena z balzy 3 mm, ve které jsem udělal 2 mm hluboké zářezy pro žebra.
