RC Modely 4/2019 článek 1

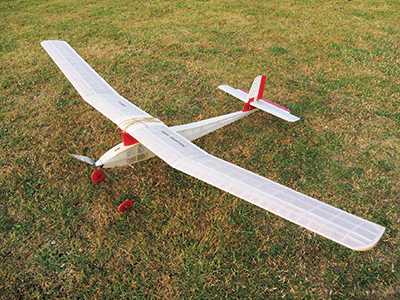

Historický motorový model EROS
Ing. Miloš Mikulka
Ukázka z textu:
Motorový model Eros je konstrukcí známého Olomouckého modeláře pana Bronislava Sokolíčka z roku 1950. Model byl konstruován pro použití
detonačního motoru Super Atom 2,5 cm³. Patří do řady jeho velice pěkných, konstrukčně zajímavých a v mnoha případech nadčasově řešených
konstrukcí, které se většinou vyznačují tvary
a způsobem řešení, které modeláři začali používat až o řadu let později. Eros se svojí velikostí a konstrukcí nabízí k soutěžnímu létání
v rámci SAMu, jak v kategoriích se spalovacím motorem, tak v kategoriích s elektromotorem. Přirozeně, je určen všem, kteří dokážou ocenit
jeho majestátný klidný let v letním podvečeru, plném rozsáhlých oblastí s „večerní“ termikou. Je to v podstatě takový motorizovaný větroň,
u kterého je předpoklad dosažení dlouhého bezmotorového letu.
Z těchto skutečností vycházeli i moji modelářští kolegové, kteří mě požádali, abych jim Erose nakreslil a připravil podklady na řezání
stavebních dílů. To, že se předpoklady dobrých letových vlastností
a výkonů naplnily, svědčí i soutěžní výsledky kolegy Slávy Štorka, který s Erosem dosáhl: 1. místo na ME SAM v kategorii ALOT a 1. místo na
otevřeném mistrovství Slovenska SAM v kategorii ELOT.
Při kreslení výkresu jsem vycházel z podkladů, které jsou zveřejněny na klubových stránkách SAM 78.
Laserem řezané stavební díly si případní zájemci mohou objednat na adrese: domaje304@seznam.cz
Popis stavby
Eros je model poměrně složitý a jeho stavba nepatří mezi nejjednodušší. Proto nepředpokládám, že se do jeho stavby pustí modelář, který doposud
nepostavil žádný konstrukční model z klasických materiálů. Těm bych doporučoval něco jednoduššího, např. Vosu a následně Sluku od Radka Čížka,
které bezvadně létají a na jejich stavbě se něco naučí a pak mohou zkusit i Erose.
Každý zkušený modelář, pro kterého je Eros určen, má své zažité stavební postupy a zvyklosti v instalaci RC vybavení
a řešení některých detailů, které není nutné měnit. Proto výkres v podstatě tyto věci neřeší, pouze naznačuje jednu z možností. Jedná se např.
o umístění serv pro SOP a VOP, případně o upevnění VOP, přístup do trupu k vybavení… V popisu stavby upozorním pouze na některé „drobnosti“,
které se jeví, z mého pohledu, jako důležité. Konstrukce modelu je smíšená, tzn. balza, smrk a překližka, i když původní model byl celý
z tuzemského materiálu. Než začneme se stavbou modelu, doporučuji si připravit veškerý potřebný materiál a připravit všechny stavební díly,
které se musí vyřezat z balzy, případně překližky.
