RC Modely 3/2019 článek 11

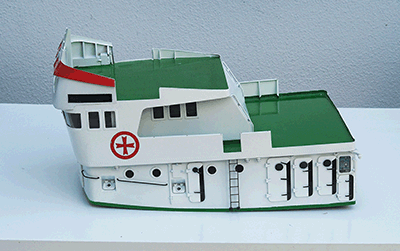

Jak se rodí maketa lodi - 9. část
Ivan Grňa, MORAVA TEAM
Ukázka z textu:
Poslední část jsem skončil popisem světel na stropě přede dveřmi do kormidelny a jejich ochranných košíků spájených z měděného drátku. Tady jsem to zvládnul, ale na podobné okošíkování řady podstatně menších světel na zbytku nástavby budu muset navštívit velkého učitele – Miloše, který již odešel do modelářského důchodu a doufat, že mi poradí. Nakonec jsem Miloše sice nenavštívil, ale i tak jsem to jaksi zvládl. Světla, protože nemám plexisklovou kulatinu potřebného průměru, jsem vypiloval z lízátkových tyčinek a nalepil horní límec, který odděluje „sklo“ od kovové části kryjící elektriku. Je v ní závit pro skleněnou baňku a drží i ochranný košíček. Tento límec jsem následně provrtal na 4 místech, kde je připevněn ochranný košíček, těmito otvory následně protáhl měděný drát 0,3 mm a vše slepil. Pak ještě přibyl kroužek ze stejného drátu a bylo hotovo. Moc se to předloze nepodobá, ale lépe to neumím a příště určitě nebude. Moc se nepovedlo ani barvení tohoto výtvoru. Chce to v každém případě stříkat, ne štětec. Než jsem světla umístil, tam kam patří, musel jsem natáhnout elektrické dráty, které k nim vedou. Opět mi posloužil měděný drát a pro výrobu vypínačů a rozvodných krabiček lízátkové tyčinky. Tentokrát se mi výsledek práce líbí o trochu více. Průchodky drátů do krabiček, světel a jinam naznačuji tenkou bužírkou z telefonní dvoulinky. Vše lepím. Z paluby na první horní palubu vede z levoboku i pravoboku boku žebřík. Bočnice jsou vyříznuty a dopilovány z tenkého sklolaminátu a příčky opět vlepeny z měděného drátu. Takže dalo by se říci, že na dolní části nástavby toho už mám docela dost hotovo (to si opravdu jen myslím, stačí se podívat do plánu a na fotky a obchází mne hrůza). Proto jsem nyní přistoupil k výrobě tažného háku, abych mohl spojit obě části nástavby. Tu přední velkou a složitou se strojovnou, mám v podstatě až na pár drobností hotovou. Začal jsem s výrobou vodící dráhy pro tažný hák. Je tvořena dvěma profily tvaru U, navzájem spojenými a mezi nimi na podvozku jezdí hák. Protože hák je otočný, má dráha tvar půlkruhu.
