RC Modely 10/2019 článek 6
Spojky křídel
pro RCM Bedřich Janáček, Nové Město nad Metují
Ukázka z textu:

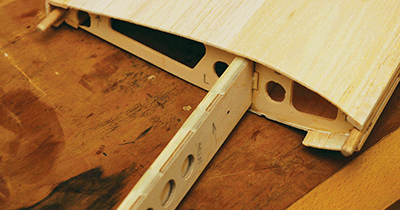

Ke spojení půlek křídel se nejčastěji používá duralová trubka. Je to jednoduché, málo pracné při stavbě a při správném dimenzování trubky naprosto bezpečné. Problém ale nastává v okamžiku, kdy si chceme opatřit kvalitní duralovou trubku. V současné době nevím, kde ji opatřit. V naprosté většině současných nabídek se jedná o hliník, v lepším případě tvrzený - byť jsou deklarovány jako dural. Orientační zkouška materiálu je jednoduchá, pokud budete opravdový dural třít rukou jakkoliv dlouho, nikdy nebudete mít ruku špinavou. Při návrhu trubky musíte počítat s menší pevností hliníku oproti duralu a smířit se s tím, že vlivem nečistot Vás bude stále trápit zadíráním v pouzdře. Navíc nabídka průměrů a tloušťky stěny není stabilní a může se stát, že zvolený průměr za rok již neseženete. V případě trubky uhlíkové je situace podobná. Trubky ze 100% uhlíku jsou pevné, lehké, ale křehké. Při nákupu trubky nemáte většinou možnost ověřit si, jak moc je uhlík kombinován se skleněnými vlákny, které zvyšují její pružnost. Navíc jsou kvalitní uhlíkové trubky neskutečně drahé. Z výše uvedených důvodů jsem u více modelů použil spojky složené z několika vrstev překližek, uprostřed se žlábkem, do kterého uložím potřebné množství uhlíkového rowingu. Pracnost spojky je mírně větší, ale zato je velice levná. Takovou spojku neohnete a lze ji navrhnou velice pevnou. Zejména při CNC frézování dílů modelu je její výroba snadná a nejste ničím omezeni. Konkrétní konstrukční řešení budu demonstrovat na příkladech některých mých modelů.
