RC Modely 10/2019 článek 11

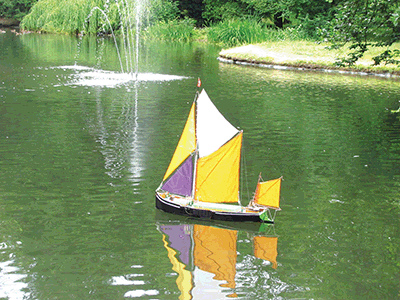

Stavba modelu temžské bárky - TSB Gusty Cat - 3. díl
Tomáš Krejčí (Tomarack)
Ukázka z textu:
Čelen
Model Gusty C. je stavěn bez čelenu, pro třídu „Staysail“.
U skutečných bárek během času úpravou takeláže prošla řada bárek. V některých případech startovaly v závodech jak ve třídě „staysail“, tak
„bowsprit“ - třídě s čelenem. Není tak vyloučeno, zda podle výsledků jízdních zkoušek nebude třeba přidat na model i čelen. Podle původních
plánů byla tsb Lady Daphne (vzor mého modelu) postavena s čelenem, během doby ale byl čelen odstraněn, asi kvůli zjednodušení ovládání takeláže.
Navijáky
Bylo nutné vyrobit 2 navijáky pro zvedání ploutví (leeboard winches). Vzhledem k tomu, že se mi „klasické“ navijáky na palubu nevešly, vybral
jsem taky používanou konstrukci svislých navijáků - stejnou, jako jsem dělal navijáky pro Capricorn - vysoustružil je ze dřeva a připevnil opět
na základnu z cuprextitu. Další naviják (brail winch) jsem už udělal „klasicky“ za použití ozubených koleček umístěných v kleci
z cuprextitu. Tento naviják se používá při podkasávání hlavní plachty. Navijáky jsem natřel zelenou barvou a připevnil na palubě
na svá místa.
Kladky
Po prostudování různých podkladů jsem se nakonec rozhodl, že kladky by měly u tak velkého modelu být funkční. Většinu kladek pro model jsem
proto koupil u firmy RB Model. Zároveň jsem koupil několik mosazných kotoučků pro zhotovení kladek, které, co se týká provedení, nebyly
v nabídce. Například trojité kladky kladkostroje pro přední stěh o o 10 mm, u kterých jsem vyrobil díly
z mosazného plechu tl. 0,2 mm, svrtáváno v přípravku.
