RC Modely 1/2019 článek 6

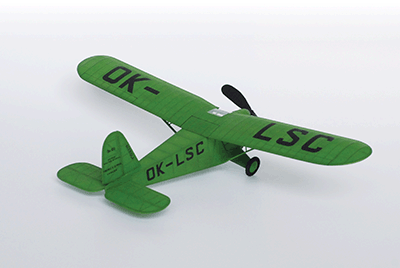

Pro mladé i staré - Be-60 Bestiola - 2. část
Robert Pajas
Ukázka z textu:
Bestiolu M. Křepelky dokončíme stavbou křídel a ocasních ploch, a konečným sestavením a povrchovou úpravou. Samotnému zalétání „kysličníku“,
neboli modelu poháněnému stlačeným plynem CO2 pak předchází ladění výkonu motoru doprovázené mezi zkušenými minimaketáři tradičně poznámkami
o nevysoké teplotě okolního vzduchu, divnému tlaku a nejisté kondici motoru vůbec... Zkrátka, odpovědnost za nastávající volný let na sebe
modelář bere jen nerad.
Stavební výkres pečlivě rozřízneme dle dělící čáry, slepíme tyčinkovým le-pidlem a přichytíme jej na tvrdé balzové prkénko tloušťky 10-20 mm.
Vyhladíme jej a přelepíme několika pruhy široké čiré lesklé lepící pásky, ke které se nepřilepí vteřinové lepidlo.
Lamelované oblouky ploch
Podle výkresu si připravíme balzové šablony pro lamelování oblouků křídel
i ocasních ploch a jejich hrany navoskujeme. Nařežeme si lišty příslušné tloušťky, které v určité délce rozřežeme na lamely - lištu
za nerozřezanou část držíme a přišpendlíme k šabloně, rozřezanou část lišty (lamely) natřeme herkulesem a obtočíme mezi prsty kolem šablony,
přišpendlíme na konci a necháme
vyschnout. Po sejmutí z šablony oblouk obrousíme a zkrátíme přímo na plánu na přesnou délku.
Křídlo a ocasní plochy
Nařežeme si horní pásky žeber dle křivítka či šablony. Připravíme si náběžnou a odtokovou hranu - přibližně je sbrousíme již na prkénku, pak
teprve odřízneme. Křídlo stavíme vcelku bez vzepětí.
Přišpendlíme hrany na plánek a mezi ně vlepíme koncové oblouky - trochu je podložíme, přizvedneme tím konce
křídla. Pak vkládáme spodní pásky žeber (rovné), které nejprve přilepíme k náběžce a teprve pak dořízneme dle odtokovky. Před slepením pásek
vzadu zmáčknem, aby se vešel před odtokovku i ten horní. Snažíme se, aby lepidlo nešlo na povrch, kde budeme přebrušovat křídlo do hladka. Na
spodní pásky přilepíme nosníky
z velmi tvrdé balzy - nejprve usadíme mezi špendlíky a srovnáme, pak zakápneme.
Obtisk na Be-60 Bestiola (firemní nápisy) ve formátu PDF
Obtisk na Be-60 Bestiola (OK-BEE) ve formátu PDF
Obtisk na Be-60 Bestiola (OK-LSC) ve formátu PDF
