RC Modely 7/2018 článek 4

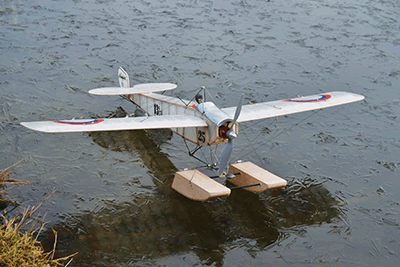

Nieuport 4
Jiří Tvaroh
Ukázka z textu:
Tento model se mi líbil už dlouho, vlastně jeho předloha. A když jsem jej viděl jako maketu 1:5 u přítele Ády, bylo rozhodnuto. Zajímavostí u této předlohy je, že má ochranný rám proti poškození vrtule ve tvaru lžičky. Tohoto prvku jsem využil a lžičku vytvořil z olova. Proč z olova? Protože Nieuport má krátký čumák a příležitost dovážení modelu před vrtulí jsem musel využít. S úspěchem… Výkresová dokumentace byla dostupná na netu a v kvalitě, která dostačuje ke stavbě modelu. Měřítko jde dané jako obvykle - velikostí mého pracovního stolu. Křídlo má zajímavé řešení, nahrazení křidélek torzním překroucením polovin křídel pomocí táhla a soustavou lanek. U modelu jsem tento systém použil také. Proto jsem musel přistoupit k téměř maketovým proporcím nosníků a žeber. Dva hlavní nosníky jsou ze smrku 2x5 mm ke konci křídel zeslabené na 1,5x4 mm a dva balzové nosníky 5x5 mm ke konci zeslabené na 3x3 mm. Žebra jsou vyrobena z balzy 1,5 mm pomocí „rašplové interpolace“. Celé křídlo je lepeno disperkolem, spojovací trubky z duralu 5x4 mm lepeny epoxidem s mikrobalónky. Obě poloviny křídla jsou spojeny uhlíkovou tyčkou průměru 4 mm. Celý systém křídla je fixován kevlarovými nitěmi přes duralové kotvičky. Napínáky jsou nahrazeny mosaznou trubičkou vnitřního průměru 0,7 mm.
