RC Modely 6/2018 článek 5
Vákuované krídla krok za krokom - Díl 3
Pre RCM Pavol Pavlík
Ukázka z textu:
Spôsob akým som sa dostal k technológii vákuovania bol vcelku jednoduchý.
Vetrone sa mi vždy páčili, dlho som pokukoval aj po kategórii F3K, a pretože si najradšej staviam modely sám, nezostávalo mi nič iné, len sa
postupne s technológiou výroby krídel vákuovaním zoznámiť. Začiatkom roka 2012 som teda začal zhromažďovať potrebné informácie, najskôr k výrobe
uhlíkových trubiek a neskôr aj k výrobe samotných krídel. Prvé kroky boli opatrné, predchádzalo im viacero čiastkových pokusov, čo ale
nakoniec vyústilo k úspešnej výrobe môjho prvého krídla. Úspech ma potešil a letové vlastnosti nového stroja – mini hádzadlá s názvom MIMI
ma nadchli.
V mojom článku sa vám pokúsim detailne priblížiť postupy a technológie, ktoré mám vyskúšané, overené a priemerne zručný modelár bude schopný
zopakovať ich a postaviť si tak svoj vlastný model. Navyše, technológia stavby je viac-menej rovnaká, či sa jedná o malé hádzadlo alebo dospelé
F5J.
Aj keď stavba a samotné vákuovanie nie sú príliš zložité, na začiatok bude určite jednoduchšie začať stavbu nejakým menším dielom, napr.
kormidlami, alebo jednoduchým krídlom a až postupne s narastajúcou praxou a skúsenosťami prejsť na niečo väčšie, čo si vyžaduje viac času na
prípravu a na dokončenie, aby sme sa pri prvotných pokusoch vyhli sklamaniu a znehodnoteniu pomerne drahého materiálu.
Prípravné práce pred vákuovaním

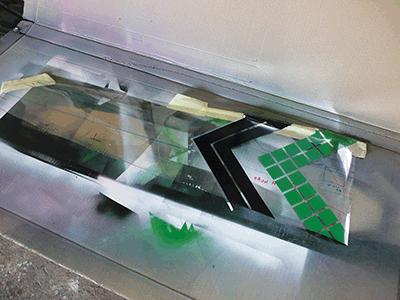

Hladký povrch a lesk dodá krídlu durofolová fólia hrúbky 0,4 mm, z ktorej podľa pôdorysu vystrihneme fólie potrebného tvaru. Na odtokovej
hrane bude fólia
o cca 1 cm väčšia, na nábežnej hrane sa snažíme fólie zastrihnúť čím presnejšie tak, aby sa fólie takmer dotýkali. Z vonkajšej strany fólií si
fixkou nakreslíme
umiestnenie výstuh, nosník a pánt klapiek a krídelok, čo nám uľahčí presné uloženie tkanín počas práce a ak chceme mať krídlo vo farbe, rovnako si nakreslíme čiary farebnej schémy, podľa ktorých budeme striekať povrchovú úpravu. Nastriháme si sklenú tkaninu na povrch, všetky potrebné výstuhy na centroplán, spoj krídel, priestor umiestnenia serv, výstuhy ovládacích plôch, zo strhávacej tkaniny pánt na kormidlá a z jednosmerného uhlíka nosník, pričom sklenú tkaninu striháme pod uhlom 45°, čo krídlu zabezpečí po-
trebnú diagonálnu tuhosť.
