RC Modely 5/2018 článek 2
Diferenciace křidélek versus butterfly
Pro RCM Bedřich Janáček
Ukázka z textu:

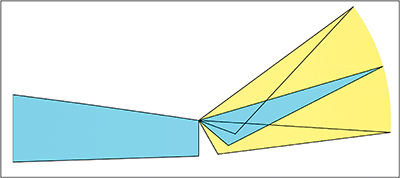

O nutnosti používat diferenciaci výchylek křidélek u nesouměrných profilů asi nikdo nepochybuje. Nahoru více, dolů méně, s poměrem 2:1 až třeba i 10:1. Tím je zajištěna dobrá řiditelnost a obratnost modelů. Křidélka je možné též využít jako aerodynamickou brzdu pomocí funkce butterfly. V tomto režimu se křidélka vyklopí nahoru, což jednak vyruší část vztlaku na křídle a jednak zvýší čelní odpor. To umožní účinné brzdění, používané zejména u větroňů. Stále se ale na letištích setkávám s nesprávným názorem, že tento způsob brzdění je neúčinný a nevýhodný. Argumentem je, že při větší výchylce nahoru je model neovladatelný na křidélka a při menší výchylce (kdy jsou křidélka ještě účinná) je brzdný účinek malý. A to mě přimělo k napsání tohoto článku, občas připomenout staré pravdy je užitečné. Řešením je změna diferenciace křidélek během výchylky butterfly tak, aby při plném butterfly byla diferenciace zcela opačná. Vypadá to složitě, ale naštěstí máme k dispozici moderní vysílače, které nám to svým programovým vybavením umožní.
