RC Modely 3/2018 článek 6
Výroba kuželové uhlíkové trubky na model FXJ
Zdeněk Kopeček
Ukázka z textu:

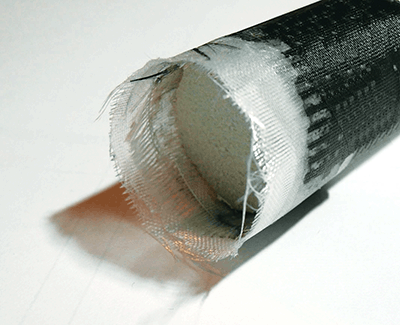

Pustil jsem se do stavby modelu kategorie FXJ (F5J, F3J). Trup tohoto modelu se skládá z hlavice nesoucí křídlo a kuželové trubky nesoucí VOP a SOP. A tady nastal problém, kde takovou trubku sehnat? Vyzkoušel jsem různé e-shopy s rybářskými pruty, telefonáty, že bych nějaký díl vybral jako vhodný kus, ale asi jsem špatně hledal, průměr 30/16 mm délky 105 mm jsem nenašel. Tak jsem zvolil jiné řešení. Rozhodl jsem se vyrobit si tuto trubku doma vlastními silami. Vyzkoušel jsem i možnost vyrobit trubku na pevném trnu, ale nepodařilo se mi rozumně výrobek stáhnout bez poškození, ať jsem použil vosky nebo jiné separace. Myšlenka byla: na jádro ze styroduru (XPS) navinout skelnou a uhlíkovou tkaninu. Začal jsem tedy výrobou kopyta vhodného tvaru. Odporovou pilou jsem z desky XPS vyřezal hranol o rozměrech 30x30 / 16x16 – 1 100 mm délky. Tento polotovar jsem ještě upravil sražením hran na průřez osmiúhelníku. Osmiúhelník proto, abych měl kontrolu nad správností tvaru – sražené hrany musí být rovné a po celé délce hranolu se postupně zužovat k menšímu konci. Dále je třeba srazit zbylé hrany tak, aby vznikl kulatý průřez po celé délce XPS kopyta Tento tvar už odpovídá mým představám a rozměrově sedí pro trup modelu.
