RC Modely 1/2018 článek 11
Dvouvrstvá diagonální obšívka
Zdenek Bílek
Ukázka z textu:

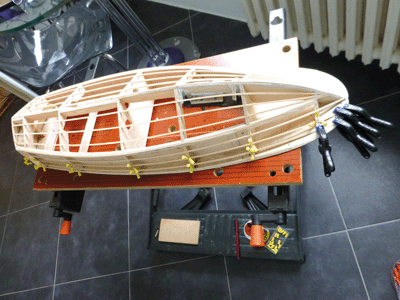

Při stavbě modelu Fairey Huntsman 31“ (délka 890 mm), který má složitě tvarovanou příď, jsem se chtěl vyhnout vylepování přídě balzou a vybrušováním správného tvaru. Ve stádiu stavby, kdy jsem už měl začít vyřezávat překližkové díly obšívky dna a boků trupu, mě napadlo vyzkoušet metodu dvouvrstvé diagonální obšívky trupu. Tento způsob pokládání obšívky byl používán při stavbě většiny spojeneckých (Velká Británie, USA) rychlých člunů, jejichž boky i dno byly většinou konkávně prohnuté. Princip spočívá v pokládání vrstvy mahagonových planěk pod úhlem zhruba 45° vůči žebrům kostry. Po upevnění a přebroušení první vrstvy planěk následovalo položení vrstvy speciální tkaniny s lepidlem. Potom, kolmo na směr planěk první vrstvy, byla pokládána druhá vrstva planěk. Ta byla po vybroušení povrchově upravena nátěrem. Touto technologií vznikl relativně lehký a přitom pevný trup. Vzhledem k původní konstrukci kostry trupu jsem se rozhodl pro jednodušší variantu její úpravy, a to doplnění podélníků (hustotu žeber jsem nechal původní) jak na dně, tak na bocích. K tomuto účelu jsem s ohledem na rozměry trupu použil smrkové lišty 3x3 mm. Šířku dna i boků jsem rozměřil na tři stejné díly a do žeber pilníkem vybrousil „zářezy“ pro podélníky. V ploše dna i boků šlo vše hladce a bez problémů, avšak v oblasti přídě, vzhledem ke stadiu stavby, bylo vytváření zářezů a následující „pasování“ podélníků trochu komplikovanější a zabralo několikanásobně více času. Pokud se tedy rozhodnete pro tento způsob zhotovení obšívky, je důležité to učinit včas a žebra náležitě upravit již před zahájením stavby kostry trupu. Po vybroušení všech zářezů jsem do nich pomocí disperzního lepidla vlepil jednotlivé podélníky a na dobu schnutí jsem je pojistil pomocí špendlíků. Po zaschnutí lepidla jsem odstranil špendlíky, vše přebrousil a kostra byla připravena k pokládání obšívky. Na vybrušování rovných částí trupu jsem jako podložku brusného papíru použil prkénko, na konkávní tvary potom kousky trubek různých průměrů. Sbrušování podélníků u přídě bylo poněkud náročnější. Kvůli nedostatečné hustotě žeber (jak již bylo řečeno, kostra byla již hotová a doplňování žeber jsem zavrhl) se lišty docela prohýbaly a broušení tedy vyžadovalo značné soustředění a trpělivost. Výsledek ale nakonec odpovídal vynaloženému úsilí.
