RC Modely 9/2017 článek 6

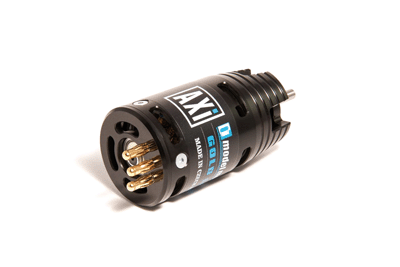

Test motoru AXI 28/14/16 Cyclone
Pro RCM RNDr. Zdeněk Hubáček
Ukázka z textu:
Motory s oběžným pláštěm (oběžky) jsou v modelech letadel běžně využívány. Určité potíže nastanou ve větroních se štíhlým trupem. Kam s kabely motoru? Částečně
problematiku řeší prodloužení motoru o přední kónus (AXI V2 Long). Čisté řešení je motor s krytým oběžným pláštěm – a to je nová řada AXI 28 CYCLONE od výrobce Model
motors. Vnitřní elektro-magnetické provedení motoru zachovává původní koncepci motorů AXI řady 28
i jeho specifikací. Jako reprezentanta jsem si vybral motor AXI 28/14/16 Cyclone – tedy motor se statorem o průměru 28 mm, délce 14 mm a šestnáctizávitového provedení.
Motory jsou testovány s regulátorem JETI SPIN 44. Protože metoda testování je z důvodu kompatibility stejná jako v předchozích testech, proto ji dále nepopisuji.
Informace o mechanickém a elektrickém provedení motoru
Motor AXI 28/14/16 Cyclone je čtrnáctipólový motor se šestnácti závity na pólovém nástavci s rotorem s neodymovými magnety v bezsenzorovém provedení. Vnitřní část
motoru je umístěna v plášti, v němž jsou rovněž uložena ložiska hřídele. Rozteč ložisek necelých 60 mm zajišťuje vysoce stabilní upevnění jak pro hřídel motoru
s rotujícím plášťem, tak zejména pro vrtuli.
