RC Modely 9/2017 článek 1
Happy medium – historický soutěžní motorový model
Ing. Miloš Mikulka
Ukázka z textu:
Soutěžní motorový model Happy Medium zkonstruoval Americký modelář Ernie Shailor v roce 1952, pro soutěžní létání v kategorii volných motorových modelů podle pravidel
FAI. Vzhledem k tomu, že je model vhodný pro létání na soutěžích SAM v kategorii motorových modelů, dohodli jsme se s kolegou Slávou Štorkem, že výkres zveřejněný na
Outerzone překreslím a upravím na velikost 120%. Tím vznikl vcelku velký model,
o rozpětí cca 2,2 m, s celkovou plochou 91,3 dm². Jeho velikost mu dává předpoklad dobrých letových vlastností a zejména výkonů, což se projevilo na umístění na

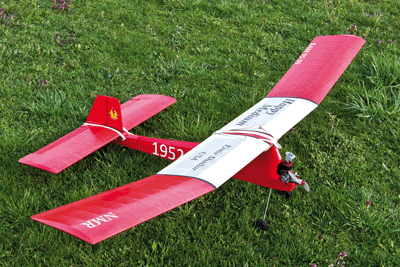

soutěžích, na kterých model létal. Tak, jak je mým zvykem, je model překreslen na PC a podklady jsou využity pro řezání stavebních dílů laserem. Modely zobrazené
na fotografiích stavěli a létají Sláva Štorek a Karel Svoboda.
Popis stavby
I přes skutečnost, že model je konstrukčně relativně jednoduchý, tak nepředpokládám, že jej bude stavět modelář bez potřebných zkušeností. Popis stavby modelu proto
nebude obsahovat jednotlivé stavební postupy. Každý zkušený modelář má své zažité stavební postupy a zvyklosti, které není nutné měnit a to
i v instalaci RC vybavení. Upozorním pouze na některé „drobnosti“, které se jeví, z mého pohledu, jako důležité.
Konstrukce modelu je v podstatě celobalzová, tak jak bylo v té době v USA obvyklé. Celý model postupně stavíme na pracovní desce, s výkresem překrytým průsvitnou
fólií. K lepení použijeme epoxidové, disperzní a sekundové lepidlo – vše na základě vlastních preferencí. I přes poměrně velké rozpětí, jsme se rozhodli, s ohledem
na požadovanou pevnost křídla, že křídlo bude řešené jako jednodílné – nerozebíratelné. Ten, kdo musí řešit své přepravní možnosti, si jistě bude umět upravit křídlo
tak, aby se dalo postavit jako dělené. Jednoduchá konstrukce křídla, s rovnou střední části to bezproblémově umožňuje.
Směrovka, výškovka
VOP je celobalzové konstrukce s profilem s rovnou spodní stranou, takže její stavba z dílů označených na výkresu písmenem „V“ nepředstavuje žádný podstatný problém.
