RC Modely 8/2017 článek 9
Z dílny Jardy Daneše – Přípravek na zmenšení průměru vrtule
Jarda Daneš, Zeleneč
Ukázka z textu:

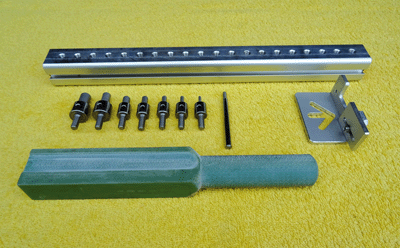

Je to už bezmála 40 let, kdy jsem se začal zabývat létáním kolem pylonů, které mi učarovalo. U vrtulek jsem měřil a piloval stoupání a průměr, na ten jsem používal jednoduchý rýsovací přípravek. Bylo třeba vyladit pohonnou jednotku vrtule, motor, výfuk. Nekonečná práce. V podstatě je to stejné i u benzínových motorů a elektromotorů. Když je vrtule příliš těžká, motor se přehřívá a nedosahuje optimální otáčky, účinnost a výkon. Přitom by třeba stačilo jen o pár milimetrů zmenšit její průměr. Vzpomněl jsem si na brousítko, které jsem asi před deseti lety používal pro kategorii Q-500. Tam byl předepsán minimální průměr vrtule 220 mm. Na stejném principu jsem se rozhodl vyrobit univerzální přípravek, jen trochu dokonalejší. Dost často upravuji vrtule do rozličných modelů a bude to dobrý pomocník. Odlehčit třeba 8 třílistých vrtulí do drona nebo čtyřmotorového bombardéru bude maličkost. Základnu jsem vyrobil z hliníkového profilu 30 x 30 x 315 mm. Předpokládal jsem, protože s obry nelétám, že mi tento poloměr bude bohatě stačit. Ani žádnou takovou nemám - zatím. Po 15-ti mm jsem do ní vyvrtal díry průměru 5 mm a vyřízl závit M6. Abych dodržel kolmost, závity jsem řezal pomocí reverzu ve stojanové vrtačce strojním závitníkem. Šlo to úžasně a snad za 10 min jsem byl hotov.
