RC Modely 6/2017 článek 7
Váha – tahoměr na drony, ale i pohony plošníků
Jarda Daneš, Zeleneč
Ukázka z textu:

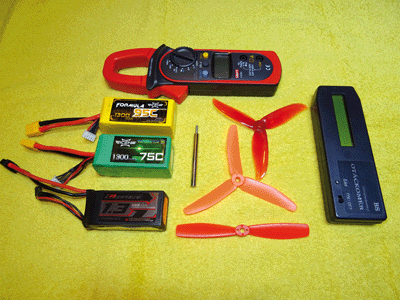

Jak to všechno začalo. Poletuji si s kvadrokoptérami třídy 250 jen tak sportovně, na oči a ruce. Chtěl jsem změřit odběr proudu a otáčky motorů. V ruce se to ale klešťovým ampérmetrem špatně dělá a navíc je třeba, aby stroj byl vodorovně. Upnout ho k desce stolu se mi nezdálo dobré, protože vzduch od vrtulí by narážel na stůl a tím ovlivňoval měření. Udělat tedy nějaký držák s tvarem těla koptru a umístit ho nad stůl nebo mimo stůl? A proč tedy, když už ho budu vyrábět, neměřit i tah? Táhne to sice dost, ale kolik vlastně? Pak budu moci porovnávat různé motory, vrtule, baterie 3S a 4S atd. Myšlenka byla na světě, jen jí realizovat. První bod - čím to budu měřit. Zalíbil se mi mincíř, který jsem zakoupil levně v RC Servisu. Druhý bod – systém, dvouramenná páka. Na jedné straně dron, na druhé závaží vyvažující hmotnost dronu, překližkového kříže i mincíře. Zbývalo jen rozhodnout, jaké ložisko. Kývání na břitu, jako u laboratorních vah nepřipadalo v úvahu, protože tah je obráceně. Jen tak na osičce, by zkreslovalo měření. Zvolil jsem tedy kuličkové ložisko a dobře udělal! Popíši tedy přípravek. Začnu od základny. Ta je překvapivě tenká a dlouhá. Je to proto, aby nebrzdila proud vzduchu od vrtulí a umožnila upevnit stroj ze stejného důvodu mimo stůl. V základně je našroubovaná nosná tyč. Na jejím vrchním konci je upevněn úhelník s dorazy a otvorem pro přišroubování ložiskové hlavy. Do té jsou přišroubována dvě ramena, jedno drží kříž pro upnutí dronu, druhé závaží. V ose kříže je umístěn mincíř. Jeho spodní část je stavitelným záchytem reakce upevněna opět k základně. Výroba a orientační rozměry: základna - texgumoid 30 x 30 x 350 mm, nosná tyč - ocel ø 12 mm, úhelník - dural tl. 4 mm, ložisková hlava - dural tl. 12 mm, ložisko 8 x 22 x 7. Nešetříme a koupíme s nejmenší vůlí. Otvor pro ložisko je třeba udělat o 0,01 menší než je jeho velký průměr. Když bude moc nalisováno, bude drhnout. Půjde - li do otvoru volně, zalepíme ho. Ramena - ocel ø 8 mm, závaží - ocel 60 a 300 g, kříž - překližka 12 mm.
