RC Modely 6/2017 článek 4
Výroba vlnek na povrchu křídla modelu
Z. Kopeček
Ukázka z textu:

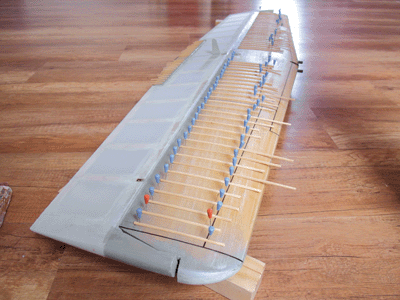

Při stavbě 4 metrové makety Čmeláka Z 37, jsem musel na povrch křídel, trupu a výškovky vyrobit i maketové prolisy ve tvaru vlnek. Je více způsobů jak je vyrobit, každý stavitel si osvojí ten svůj, který mu sedne a pak jej používá. Dá se použít protahování balzových hranolků přes kalibrovaný otvor, kde vznikne požadovaný průřez, nebo broušení atd. Dříve jsem používal právě broušení v přípravku, ale nakonec jsem od něj pro jeho nepřesnost a nutnost často měnit brusný váleček upustil. Proto jsem použil výrobu těchto detailů - řezáním. Jako polotovar používám na zakázku vyrobené lipové špejle o průměru 4 mm a délky 400 mm. Lipové proto, aby šly snadno řezat. Vyrobil jsem si jednoduchý přípravek na řezání. Z menších desek lamina slepil základnu s podpěrou pro řezný kotouč. Z plechu tl. 0,5 mm stočil na trnu o průměru 4,5 mm trubičku délky cca 50 mm. Vzniklou trubičku jsem přichytil k desce z lamina ocelovými vruty do sádrokartonu. Mají široké hlavičky s rádiusem na spodní části hlavy a tím pěkně trubičku přichytí k podkladu. Pro pohon řezacího kotouče používám svou oblíbenou minivrtačku Mannesmann. Kotouč je uchycen na trnu a protože při jeho velkém vyložení z vrtačky trošku házel, musel jsem jej v lamino desce za širší část trnu ještě podepřít uložením do kuličkového ložiska. Vrtačku jsem k desce ukotvil přes vyvrtané otvory plastovou stahovací páskou.
