RC Modely 6/2017 článek 3
Automatické řezání nosných ploch z polystyrenu
Miroslav Mrklovský
Ukázka z textu:

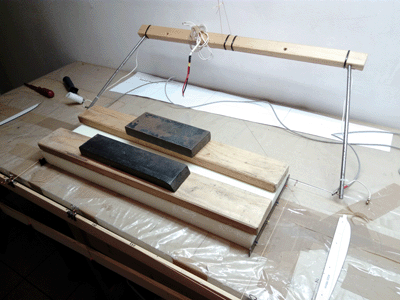

Při řezání nosných ploch z polystyrenu často není po ruce pomocník a delší křídlo je obtížné řezat sám. Proto jsem si vyrobil podle obrázků z internetu přípravek na řezání křídel, který prakticky bez zásahu obsluhy řeže křídlo sám. Základem jsou dvě široké lišty, na jednom konci spojené. Já jsem použil smrkovou lištu 30 x 10 mm, kterou jsem měl doma. Lišty jsou na jednom konci spojené čepem tak, aby se mohly v tomto čepu otáčet. Horní lišta je pomocí úhelníků připevněna ke kraji stolu. Na spodní liště je závaží, které táhne horký drát blokem polystyrenu. Oblouk s řezacím drátem je zavěšený nad stolem tak, aby bylo možné drátem obsáhnout celou plochu budoucího křídla. Princip funkce spočívá v tom, že horký drát, který leží na šablonách, je pomocí provázků připevněných ke spodní liště protažen pomocí závaží na spodní liště blokem polystyrenu. Šablony: Šablony jsou na každé straně křídla dvě, spodní a horní. Šablona nekončí hned za odtokovkou, ale pokračuje vodorovně ještě asi 2 cm a na konci je zub, který zabrání spadnutí oblouku s řezacím drátem ze stolu. Postup řezání: K polystyrenovému bloku, který má půdorysný tvar a délku podle budoucího křídla, připevníme spodní šablony. Blok umístíme na stůl a dostatečně zatížíme. Je důležité blok zatížit rovnoměrně, aby se neprohnul.
