RC Modely 4/2017 článek 1

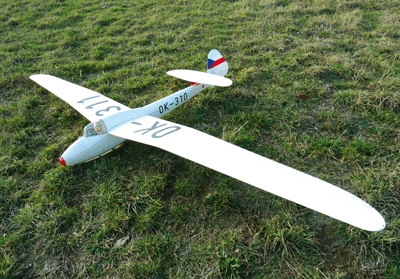

Model historického československého kluzáku VSB-37
Petr Stejskal, MK Lipence
Ukázka z textu:
Model kluzáku VSB-37 vznikl z potřeby mít „menší“ historický kluzák neokoukaného typu, snadno přepravitelný v autě a létavější než můj starší kus: hranatý vzpěrový Šedý vlk EL2M, který létal na mnoha akcích v Evropě. VSB-37 má čisté tvary větroně, přesto uložení plovoucí vodorovné ocasní plochy na baldachýnu před směrovkou a lomení křídla do M není typické a činí ho trochu exotem. Rozpětí křídla jsem zvolil 3 m, není to mnoho, pro svahové létání to však stačí, jen pokud chytneme termický stoupák, model poměrně rychle mizí. Nejdříve létal jako čistý větroň, později jsem olovo v přídi nahradil motorem a baterii přijímače tříčlánkem Li akumulátoru. Se sklopnou vrtulí není problém si zalétat na svahu i za slabých podmínek, nebo využít termického proudění na rovině. Po demontáži vrtule se na osu motoru nasadí maketový překryt přídě a máme zase čistý větroň. Aerodynamický návrh modelu není z mé hlavy. Několik let přede mnou stejně velký model postavil ing. Jan Heyer, který mi poskytl vlastní podklady ke stavbě. Použil jsem z nich půdorysný tvar křídla a VOP, který však není přesnou zmenšeninou skutečného letadla. Je upraven pro zlepšení letových vlastností modelu. Konstrukce trupu vznikla v mém PC v 2D CAD programu a přepážky vyfrézoval z překližky a balzy Petr Doubrava. Model je tedy postaven klasickou modelářskou technologií převážně z balzy a překližky, místně vyztužen uhlíkovými vlákny, potažen syntetickým netkaným Vliesem – není tedy stavěn přesně v souladu s původní předlohou (s překližkovým potahem bez použití balzy), jak je to dnes zvykem u větších modelů této kategorie.
