RC Modely 3/2017 článek 8

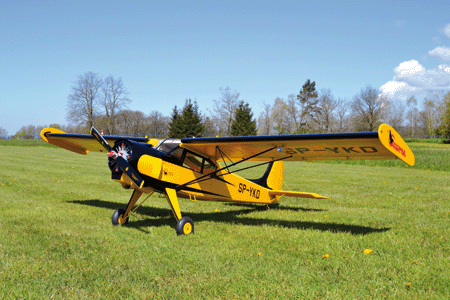

PZL-101 Gawron
Pro RCM František Frána
Ukázka z textu:
Polský víceúčelový letoun PZL-101 Gawron vznikl přestavbou licenčně vyráběného letounu Jak – 12 v roce 1959. Nejprve vznikla verze zemědělská, později i verze sanitní
a aeroklubová.
Po dokončení hydroplánu Caproni Ca 100 jsem řešil otázku, jakou další maketu postavit. Chtěl jsem něco pro pohodu. Při brouzdání po internetu mě upoutal svým značně
neobvyklým zjevem letoun PZL-101 Gawron, a tak jsem se začal o něj více zajímat. Nejobsáhlejší popis jsem našel v časopisu Aero Hobby 1/2011. Podařilo se mi obstarat
monografii a stáhnout z internetu přes 130 obrázků stroje s imatrikulací SP-YKD a bylo rozhodnuto. Postavím Gawrona jako soutěžní maketu pro kategorii F4H.
Při volbě velikosti modelu mě limituje prostor mého osobního automobilu, kam se musí vejít celý trup. Z toho vyšlo měřítko 1:5. Zvětšil jsem si monografii na
potřebnou velikost, položil si ji na kreslicí stůl, přetáhl přes ni pauzovací papír
a pustil se do kreslení konstrukce.
Trup
Pevnostní uzel, který propojuje křídlo, motor a podvozek jsem vytvořil z březové překližky tloušťky 3 mm. Je zde umístěno
i uložení serv, přijímače a baterií. Vše drží pohromadě pomocí zámků v konstrukci. Trup pokračuje dozadu smrkovými nosníky 6 x 6 mm. Průřez trupu zajišťují přepážky
a polopřepážky z topolové překližky tloušťky 3 mm. Překližkový korpus je lepen epoxidem, zbytek Purexem. Pro snadný přístup do trupu jsou dva díly stropu kabiny
odnímatelné.
Podvozek tvoří ohnutý duralový plech o tloušťce 4 mm. Bylo třeba, aby vše vypadalo jako z trubek potažených plátnem,
a tak jsem přilepil k duralu ještě 4mm balzu, vše zaoblil a potáhl nažehlovací fólií Solartex. Motorový kryt je laminován na pozitivní „ztracené“ kopyto
z extrudovaného polystyrénu.
Křídlo
Křídlo má obvyklou konstrukci z odlehčených žeber z topolové překližky a smrkových nosníků 5 x 10 mm. Dost přemýšlení přinesl problém, jak vyřešit spojení polovin
děleného křídla. Duralová trubka nepřipadala v úvahu, byla by vidět při
čelním pohledu ve značně prosklené kabině. Nakonec spojení polovin křídla obstaraly dvě uhlíkové kulatiny o půměru 8 mm uložené v laminátových trubkách.
