RC Modely 3/2017 článek 5
„Minilakovna“ chudého modeláře
Petr Hájek-ufon
Ukázka z textu:

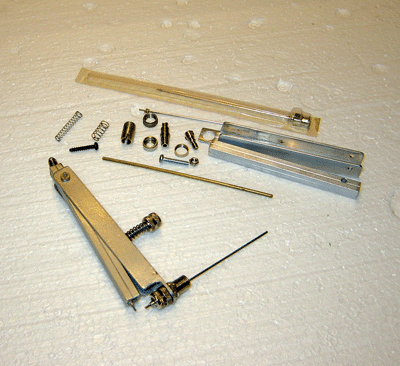

Vždy jsem používal převážně vlastnoručně vyrobená „udělátka“, která obvykle vznikala v dobách dávno minulých kvůli nedostatku podobných zařízení na trhu a po dějinném přelomu zase pro nepoužitelnost komerčních výrobků pro specifické práce... Postupně tak vznikal systém stříkací pistolky na principu fixírky, u které je zdrojem vzduchu upravený a všem modelářům velmi dobře známý ledničkový kompresor. Tím jsme se zabývali v první části. V této si popíšeme, jak si vyrobit stříkací pistolku. Má verze stříkací pistolky je schopna stříkat i husté barvy či lepidla, nebo barvy s práškovým plnivem. Vyžádala si to častá práce na architektonických modelech popřípadě muzejních exponátech, kde klasické modelářské systémy barev a laků nelze použít. Pistole je zhotovena jako ovládaná fixírka, to znamená, že vzduch proudí stále přes trubičkovou trysku. Pokud se ta přiblíží k sací trubičce, začne podtlak takto vznikající v trubičce nasávat stříkatelné médium a rozprašovat ho. Konstrukce pistole je z hliníkových profilů běžně dostupných v hobbymarketech. Použil jsem profil typu „U“ 11 x 11 mm délky 100 mm a duté čtvercové trubky 7,5 x 7,5 mm o délce 90 mm, ze kterých je základní sestava. Dále pak je použita mosazná trubička o vnějším průměru 2 mm, dvě dlouhé injekční jehly z vojenského výprodeje s vnějším průměrem 0,8 mm, dále jsem využil jeden kompletní ventilek z duše z jízdního kola, tím myslím i trubičku, která prochází ráfkem včetně její upínací prstýnkové matice včetně průchozí čepičky, která drží ventilek v duši a jednoho náhradního ventilku. Dále budeme potřebovat ještě šroub M3 délky 15 mm s maticí a jeden samořezný šroub M3 délky 15 – 20 mm. Výčet potřebného materiálu uzavřu dvěma pružinkami ze staré propisky. Výrobu začneme odříznutím potřebné části hliníkového „U“ profilu, ze kterého u jednoho konce odřízneme boční části profilu v délce 12 mm od konce, tak aby nám vznikla ploška, do níž vyvrtáme otvor o průměru 8 mm se středem 6 mm od konce plošky, dále vyvrtáme otvor o průměru 2,5 mm cca 30 mm od středu prvního otvoru.
