RC Modely 2/2017 článek 11
Pojďme si vystřelit, 2. část
Petr Hájek-ufon
Ukázka z textu:

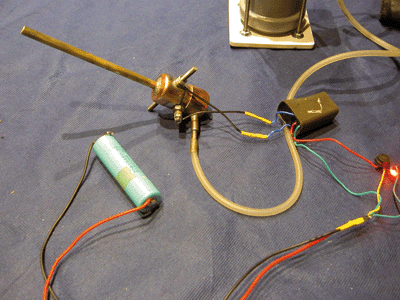

Pro ozvláštnění modelů velkých válečných lodí se již mnoho let používá imitace střelby na bázi poplašných nábojů v různých zásobnících s mechanickým odpálením, nebo poněkud nebezpečnější systémy s pyrotechnikou. Můj systém nepoužívá ke střelbě nic jiného než prostou H2O tedy vodu. V první části jsme se zabývali stavbou nejdůležitější součásti – elektrolyzéru, který připravuje výbušnou směs plynů HHO. V tomto díle se blíže podíváme na stavbu děla a také na elektrickou instalaci, která umožňuje výstřel. Samotné dělo se skládá z běžně dostupných měděných polotovarů součástek pro domovní rozvody topných systémů. Použil jsem 50 mm dlouhý kousek měděné trubky o průměru 22 mm, dvě pájecí víčka pro tuto trubku, 80 mm dlouhý kus závitové tyče M4, dvě mosazné trubičky o průměru 6 mm délky 110 mm a 20 mm, jednu trubičku o průměru 4 mm délky 25 mm, tři matice M4 a jednu matici M5. Dále budeme ještě potřebovat 20 mm dlouhý kousek nerezové závitové tyče M3 a dvě matice M3. Další velmi důležitou součástkou je pojistka zpětného šlehnutí pro systémy plynových hořáků. Použil jsem kousek ze slinutého bronzu z velkého vyřazeného hořáku z průmyslového kotle, ale uplatní se i jiné pojistky třeba určené pro letovací plynové pistole či vařiče. Pak však bude nutno upravit rozměry součástek přívodu plynu. Potřebovat budeme ještě asi 15 mm silikonové hadičky 5/3 mm jako izolaci zapalovací elektrody. Výrobu děla začneme tím, že do jednoho měděného víčka uprostřed čela vyvrtáme otvor o průměru 6 mm. Trubičku dlouhou 110 mm o průměru 6 mm na konci nařízneme na šest dílků v délce 10 mm tak, abychom takto vzniklé „okvětní lístky“ mohli ohnout o 90°. Vytvoříme tak vhodný tvar, který zajistí dobré ukotvení hlavně v tlakové komoře děla. Takto upravenou trubičku vložíme zevnitř víčka do otvoru tak, aby „okvětí“ dosedlo na dno víčka a celek zapájíme cínem. Následně do tohoto víčka vložíme 50 mm dlouhou trubku o průměru 22 mm a tento celek zapájíme opět pomocí cínu. Do něj vyvrtáme v ose trubky průchozí otvor o průměru 4 mm, do kterého vložíme 80mm kus závitové tyče M4 tak, aby z boků trubky vyčníval na obě strany stejně. Tuto polohu pojistíme dvěma maticemi M4 a následným zapájením. Tím máme hotov budoucí čep otáčení pro úhel náměru děla. Pokračovat budeme výrobou vstupu pro zapalovací elektrodu. Zde použijeme matici M5 naletovanou cínem na trubku o průměru 22 mm, do které jsme si uprostřed a zespodu děla vyvrtali otvor o průměru 5 mm. Matici usadíme vně trubky nad tento otvor a spoj propájíme. Pokračovat budeme zadním víkem děla. To opět zhotovíme z topenářského víčka nasunutého a připájeného na trubku o průměru 22 mm.
