RC Modely 12/2017 článek 6
Stavba křídla z polystyrenu – trochu jinak
Ing. Zdeněk DRBAL
Ukázka z textu:

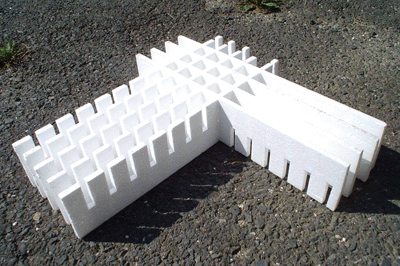

Ve vztahu k polystyrenu a jeho obvyklému způsobu zpracování při konstrukci křídla, kdy se vyřízne podle šablony tvar křídla a ten se potáhne, mě napadlo, jaké vznikne množství odpadu polystyrenu, který je nutno nějak zlikvidovat, obvykle v rámci sběru a likvidace odpadu. Napadlo mě proč ho vyhazovat, když jsem jej zaplatil. Kdysi v Modeláři byl obrázek konstrukce křídla, kde v jádru byly vyřezány kulaté otvory, aby se křídlo odlehčilo a i v RCM se nedávno objevila zmínka o odlehčení křídla velkého akrobata. Tak jsem o konstrukci křídla trochu přemýšlel a napadl mě následující způsob stavby křídla. Je sice pracnější, ale křídlo je lehčí a protože se mohou zpracovat i menší kusy polystyrenu, je i levnější. Základem všeho je polystyren takový, aby z něho šly vyřezat 10 cm vysoké kvádry. Pokud se vezme přímo „desítka“, je to jednodušší, ale lze tak zpracovat i odpad, i když je to o něco pracnější. Z překližky mám dvě šablony tvořící jakýsi „hřeben“, kdy zářezy jsou 10 mm široké a „zuby“ např. 4 nebo 5 cm široké. Šablona je 10 cm vysoká a zářezy jsou 5 cm hluboké (resp. šablona je 11 cm vysoká a zářezy 6 cm hluboké, aby bylo vidět ten 1 cm šablony nad polystyrenem na zavedení řezacího drátu). V šablonách mám vyvrtány otvory o průměru 1 – 2 mm a pomocí nich je připevním čalounickými špendlíky na polystyren a do něho vyřežu zářezy šíře 1 cm a hloubky v polystyrenu 5 cm. To, co mi zbude, rozřežu na pásky o šíři 1 cm, takže vzniknou 1 cm tlusté „hřebeny“ z polystyrenu a ty skládám do sebe, jako když se roztáhnou prsty na rukou, ruce otočí vůči sobě o 90 stupňů a provlečou se proti sobě, jeden hřeben zuby nahoru, druhý proti zuby dolů a takhle pěkně dále a dále. Takto vznikne jakási geodetická konstrukce se čtvercovým charakterem.
