RC Modely 1/2017 článek 2
Příhradová konstrukce trupu, 2. část
Václav Janko, šéfredaktor RCM
Ukázka z textu:

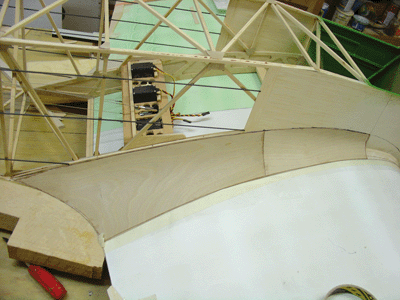

V první části jsme se zabývali základní stavbou příhradové konstrukce trupu. Nyní se podíváme, jak tuto konstrukci doplnit potahem a dalšími vnějšími prvky. V případě, že stavíme model z první světové války, jsme vlastně s příhradovou konstrukcí hotovi. Snad jen u některých typů je třeba vytvořit nástavbu na hřbetu trupu a přechod z motorového krytu. Můžeme použít klasický postup, kdy po nalepení přepážek je potáhneme balzou, nebo můžeme použít laminátovou skořepinu, nebo tyto možnosti zkombinovat. Laminátovou skořepinu můžeme použít i na některé další díly, jako je složitý tvar krytu ostruhového kolečka. Základ v podobě příhradové konstrukce můžeme využít i na složitější trup oválného průřezu, kde na základní konstrukci nalepíme přepážky, které si připravíme z proužků 2mm balzy. Slepíme je nahrubo překládáním přes sebe a po zaschnutí opracujeme do přesného tvaru. Získáme tak velmi pevnou a lehkou přepážku. Po nalepení přepážek si rozkreslíme zářezy tak, že na trup položíme lištu a fixou si naznačíme, kde budou umístěny zářezy 3x4 mm nastojato. Vytvoříme je tak, že sestavíme řezací kotoučky nářadí Dremel, nebo složenými pilkami na železo. Do zářezů vlepíme lišty 3x4 z tvrdší balzy. Potom můžeme trup potáhnout balzou, použijeme lehčí, kolem 100 g/m2. Pohled do vnitřku trupu sice budí dojem složitosti, ale vše jde pěkně rychle od ruky. Rád bych se ještě nyní vrátil k některým detailům stavby, které by se mohly hodit.
