RC Modely 5/2016 článek 8

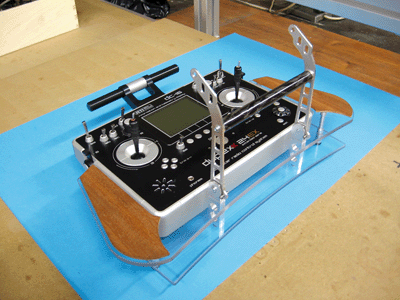

CNC-Stůl-RS1260, aneb jaké je jít vlastní cestou, 4.část
Pro RC Modely Radek Stratil, MDK Pohořelice
Ukázka z textu:
Ve třetí části jsem se zabýval volbou jaké vřeteno použít a jeho výrobou. Dále jsem se věnoval začátku stavby stroje a přípravou elektroinstalace včetně krokových motorů a driverů. Bylo třeba také vybrat software, který z počítače ovládá motory stroje a také generuje data pro vytvoření obrobku. Nebudu již popisovat postup oživování a seřizování stroje a optimalizaci pohonů atd. To jsou sice důležité, ale pro každou konfiguraci stroje spíše rozdílné postupy. Bez kvalitního odsávání se však takový druh stroje neobejde. Tuto problematiku jsem jistou dobu studoval. Po různých pokusech udělat vlastní tiché odsávání pilin za použití odstředivých odsavačů s axiálním vstupem a radiálním výstupem z lopatek jsem nakonec skončil u sice hlučnějšího, ale výkonově až zbytečně předimenzovaného průmyslového vysavače z Lidlu. Po doplnění tyristorovou regulací výkonu motoru je však hluk vysavače při sníženém, ale dostatečném sacím výkonu přijatelný. Na plný výkon dokáže zvednout frézované dílce z upínacího stolu, a to regulace sacího výkonu eliminuje. Odsávací hadice jsem použil od firmy GUMEX. Typů a rozměrů je k dispozici celá řada, je vhodné si vybrat ty, které mají co nejmenší minimální poloměr ohybu, zároveň však mají hladký vnitřní povrch bez záhybů. Je tak možné předpokládat menší zanášení pilinami a také menší hlučnost. Pro dokonalé odsávání přímo z místa řezu jsem si na míru vymodeloval tvarovanou sací hubici, kterou mi kolega modelář pak vytiskl na 3D tiskárně. Ke smykadlu je pro rychlou demontáž přichycena čtyřmi silnými neodymovými magnety. Hubice je zakončena kroužkem ze štětinami, který jsem vyrobil z průmyslových kartáčů stočením kolem kulatiny a spoj zapájel cínem.
