RC Modely 4/2016 článek 7
CNC-Stůl-RS1260, aneb jaké je jít vlastní cestou, 3. část
Pro RC Modely Radek Stratil, MDK Pohořelice
Ukázka z textu:

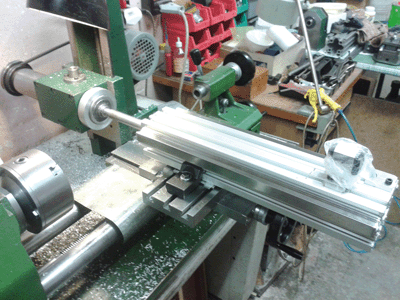

V minulé části jsem se věnoval testování, zapojení a volbě krokových motorů. Dále jsem zmínil navržení jednotlivých skupin stroje v CAD. Konstrukce byla podřízena v garáži připraveným komponentám. Zabýval jsem se náhonem jednotlivých os a volbou uspořádání vřetene. Rozhodl jsem se pro vlastní řešení vřetene, vyšel jsem opět z toho co bylo v „šuplíkových zásobách“, 90W motorek 380 V/50 Hz – 2 800 ot/min a nějaká na ložiscích uložená stará vyřazená vřetena. První varianta byla slepou uličkou. Chtěl jsem vřeteno s kleštinovým upínačem pohánět náhonovou tyčí koaxiálně umístěnou ve smykadle a s motorem umístěným na horním čele profilu smykadla. Vzhledem k vlastním frekvencím náhonové tyče bylo toto řešení nevhodné, protože docházelo k rozkmitávání při určitých kritických otáčkách. Druhá varianta již byla konečná. Použil jsem vyřazenou vřetenovou jednotku z brusky na otvory s uložením na čtyřech ložiscích s kosoúhlým stykem, kterou jsem získal od kolegy modeláře. Léta ležela nepoužita u něj v dílně. Měla vnější průměr 50 mm, takže perfektně pasovala po zhotovení vývrtu do hliníkového profilu 80 x 80 smykadla. Jen bylo nutno pro ni vyrobit kleštinový držák pro upínání nástrojů. Vzhledem k uvažovaným provozním otáčkám přes 30 000 ot/min a nedostatečnému mazání jen občasným kápnutí oleje MOBIL DTE-LIGHT jsem původní ložiska s ocelovými kuličkami „vytuningoval“ kuličkami keramickými z materiálu Si3N4 (nitrid křemíku). Ty byly k dispozici jako odpad ze starých keramických ložisek repasovaných vřeten a průměrově přesně seděly do ložisek. Tato „keramická“ ložiska jsou při mém občasném používání méně náročná na mazání a vzhledem k menším odstředivým silám keramických kuliček lépe snášejí vysoké provozní otáčky a generují méně tepla. Maximum, které jsem nastavil, je vzhledem k výkonu motoru na 36 000 ot/min.
