RC Modely 4/2016 článek 10
Z mojí modelářské dílny – Usnadní práci
Jiří Šmíd
Ukázka z textu:
V dílně se často hodí jednoduché přípravky, které velmi usnadní práci. Obvykle jde
o věci, které nás ani nenapadnou nebo se jimi nechceme zabývat.

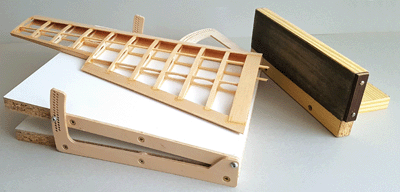

Naklápěcí úhlový stolek pro broušení
Před mnoha lety jsem si pořídil přípravek pro broušení kořenových profilů křídel, využil jsem k tomu tehdy plechové díly z NC vysekávacího stroje. Po nějaké době
jsem výkres tohoto zařízení oprášil a pro kolegu jsem díly vyfrézoval z březové překližky.
Při stavbě stolku je nejdříve třeba si připravit desky z 18mm lamina. Rozměry je možné volit podle požadavků, na formátovací pile je nařežou v kdejakém dřevo či
hobbyobchodě. Horní desku je vhodné polepit smirkovým papírem, aby na ní položené křídlo neklouzalo. Naklopení stolku je dáno otvory
v obloukových ramenech, rozsah úhlů je 0° až 15° s krokem 0,5°. Brousicí „L“ je sešroubované také z lamina a má podélně upevněný pás smirkového papíru.
Při broušení se křídlo položí na naklápěcí desku stolku, přes hranu se nechá vyčnívat jen tolik, kolik je potřeba odbrousit. Brousicí „L“ se během broušení opře
o hranu základny stolku, a tak nedochází k probroušení křídla více než je třeba.
