RC Modely 9/2015 článek 7

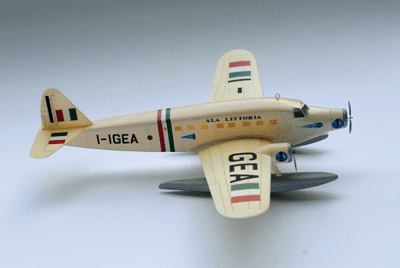

Pro mladé i staré, Savoia Marchetti S.M. 87, plovákový...
Pro RCM Robert Pajas
Ukázka z textu:
Podle evropských pravidel kategorie F4F-PEANUT se pořadí dosažené ve statice sčítá s pořadím dosaženým v délce letu a tento součet pak tvoří podklad
pro závěrečné pořadí. Je tudíž obtížné se celkově dobře umístit s jednoduchým modelem. „Složitost“ je přitom stritkně daná v bodovací tabulce
a plovákový dolnoplošník je velmi dobře ohodnocen.
Stavba
Naše Savoia (minimaketa o rozpětí 330 mm) by asi nebyla letuschopná v tak malém měřítku bez některých úprav, jakými jsou zvětšení plochy křídla,
změna profilu, zvětšené vzepětí a mírně zvětšené ocasní plochy, což je u dopravních letadel ovšem problematické skoro vždy. Přesto jsem se snažil,
aby tyto změny nenarušily charakter předlohy. Model není stavebně náročný. Náročná je ovšem jeho povrchová úprava – pod lesklou krémovou barvou jsou
vidět nepřesnosti a označení je rovněž velmi složité.
Stavba zabere asi deset večerů. Části plánu připevníme na rovné balzové prkénko 10 až 20 mm silné a pokryjeme mikrotenem, pomáháme si špendlíky
a lepicí páskou, kostru lepíme nepatrnými kapkami vteřiňáku.
Křídlo a ocasní plochy
Skutečný letoun měl křídlo duralové – potah byl tedy nezprohýbaný, rovný. To dobře napodobíme balzovou nebo polystyrenovou deskou. Vhodný je např.
Depron o tloušťce 1 až 1,2 mm, který si lze objednat na http://www.samsmodels.com. (Pokud se rozhodneme použít za mokra natvarovanou balzovou desku,
doporučuji velmi lehkou o tloušťce
0,6 mm, nejlépe předem slepenou z více částí, aby po vyschnutí držela tvar. Použít můžeme i křídlo říznuté z velmi tenkého pěnového polystyrenu.)
Obtisk - pruhy ve formátu PDF
Obtisk - text ve formátu PDF
