RC Modely 3/2015 článek 9
Kompaundní parní stroj
J. V.
Ukázka z textu:

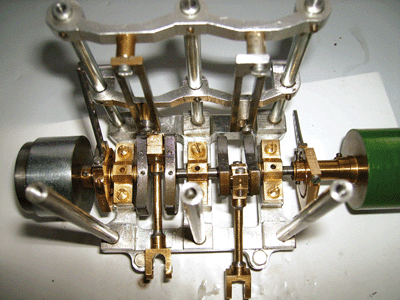

Předkládám vám vlastní recept na samorozbíhací kompaundní strojek. Před časem jsem si z Ameriky přivezl několik knížek o parních strojích a samozřejmě jsem si zkusil podle toho něco postavit. Jistý pan Rudy Kohoupt, podle jména asi potomek českých emigrantů, popisuje ve třech knížkách stavbu různých strojků a mě to prostě oslovilo. Takže jsem si vybral dvouválec, ale samozřejmě jsem se výkresů držel pouze informativně, takže vzniklo sice něco dvouválcové, ale tím podobnost skončila. Přepočet amerických zlomků palců (v setinách), na rozdíl od anglických, třeba 19/62tin, mě také moc neuspokojil. Takže jsem prostě vycházel z našich možností a rozměrů materiálu, proto jsem z původního strojku, s písty 3/4 palce na vysokotlaké části, prostě „vyrobil“ 16mm, a nízkotlaký válec mi místo 1 1/4 palce vyšel na rozměr 22 mm. Ale alespoň jsem trochu dodržel původní poměr průměrů pístů vysokotlak / nízkotlak asi o 1/3 větší. Američan měl jiné křížové vedení, ale to jsem zase použil z anglického výkresu na jiný strojek, který se mi rovněž líbil... A bylo to! Na obrázcích je vidět začátek. Prostě jsem si vyfrézoval z duralového bloku jakousi základnu tak, aby se na ni dal přidělat na soustavě tyčí hořejšek s válci, no a na kulatinkách duralový vehement s úchyty pro křížové vedení. Těžko se to popisuje, když výkres je úplně jiný a výsledek také jiný, ale mně se to tak líbí. Řeším svoje problémy „za pochodu“ a někdy je to docela kostrbaté, ale očekávaný výsledek mě žene dál. Strojek měl původně jen jeden excentr na jeden válec, nebyl moc k reverzování, ale alespoň jsem si to zkusil a strojek na to běžel.
