RC Modely 2/2015 článek 10
Velký oscilační strojek s klikami...
Jiří Voráček
Ukázka z textu:

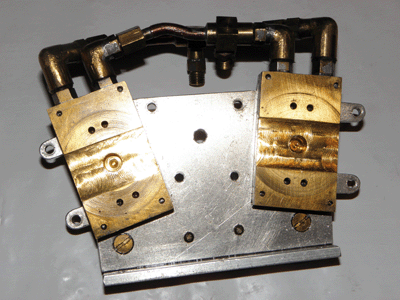

Tenhle parní strojek jsem našel ve svém skládku nesmyslů (bohužel k němu nemám fotky z jeho stavby). Je starý asi 10 let a nikdy jsem ho nezabudoval do lodičky, to se mi někdy stává. Určitě se ale hodí jako pokračování prvního článku o malém osciláčku s 12mm písty a hřídelkami spojenými ozubenými koly. Parní strojek má písty průměru 18 mm a krok kliky 2x 12 mm, určitě je docela silný, ale také docela velký „žrout páry“... Rozebral jsem ho a pak jej po částech sestavoval, aby byl vidět jakýsi stavební pokrok. Takže první fotka ukazuje strojek v rozsypu. Jeho tělo je zase z kousku duralu, ke kterému jsem přišrouboval mosazný plocháč 45x30x10 mm. Místo pracných měděných trubiček, umně zkroucených a připájených k vývodům z tenké destičky, jsem prostě mosazný plocháček rozvrtal tak, aby vznikly přepouštěcí otvory na páru. Takže mi zbylo jen propojit vstupy a výstupy z obou destiček do jedné přívodní a do jedné vývodní trubičky a odtud už do parního přepínače. Popisovaný strojek je samozřejmě dvoučinný, takže má dírky nad osou kmitání i pod ní. Kvůli jeho menšímu rozměru jsou mosazné destičky trochu do „V“, ale jen asi 15 ° odkloněné od sebe, a posun 90 ° je na klikovce, i když je to propojené ozubenými koly. Použil jsem jednoduché kliky uložené v mosazných ložiscích, docela to byl vopruz se strefovat s klikami a jejich ložisky na sebe tak, aby se ozubená kola točila bez velkého tření či velké vůle. Opět musím zdůraznit, že jsem jen elektrikář a že stroje jsme měli jen ve druhém ročníku průmky před 50 lety, že. Na obrázku rozsypu jsou všechny důležité věci, takže samozřejmě i válce. Tenkrát, když jsem strojek stavěl, jsem dostal od Pavla Jakoubka několik věcí, které nechtěl vyhodit, protože se zrovna „kuklil“ (jak to jinak napsat) z parníkáře na letce. Nechal nás pinožit se s přízemními strojky a hodlal vzlétnout se svým ultralightem k nebesům, což nakonec opravdu učinil. Ale pro mě bylo důležité, že jsem dostal dva válce, které měl Pavel připravené k nějakým svým strojkům.
