RC Modely 6/2014 článek 9
Stabilizovaný zdroj 15 V/16,5 A EQ Power...
Pro RCM Vojta Voráček
Ukázka z textu:

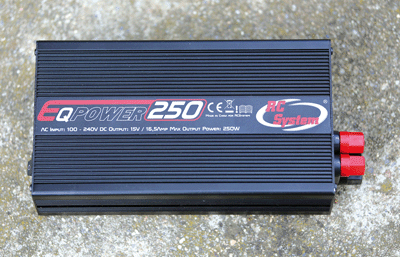

Potřeboval jsem nějak vyřešit v karavanu zálohování velkého olověného 12voltového akumulátoru, který má při plném nabití napětí asi 14,4 V. Při hledání na internetu jsem nalezl na stránkách firmy Pelikan Daniel hezký zdroj se jmenovitým napětím 15 V a výstupním proudem až 16,5 A, čili s celkovým výkonem 250 W. A jelikož je to zdroj primárně určený pro modeláře a já modelář jsem, za několik dní byl už zdroj na mém stole a já ho před plným nasazením nejprve podrobil pořádnému testu. Zdroj se spolu se síťovým kabelem a návodem dodává v jednoduché papírové krabici. Jmenovité výstupní napětí je 15 V a nejde ho bez zásahu do konstrukce zdroje regulovat. To mi vyhovuje, protože ho k akumulátoru připojím přes diodu proti zpětnému proudu a tím získám to správné napětí. A zdroj se mimo zálohování 12V akumulátorů výborně hodí k napájení modelářských nabíječů. Většina těchto moderních nabíječů je určena pro širší rozsah vstupního napětí a 15 V se jeví jako optimální a „univerzální“ napětí. Zdroj je na obsluhu velmi jednoduchý, má vlastně jen jeden ovládací prvek – síťový vypínač. Síťové napájení má široký rozsah napětí, zdroji vyhovuje podle údajů na štítku pouzdra vstupní střídavé napětí 100 – 240 V (v návodu je uvedeno 110 – 240 V). Síťový kabel se připojuje trojpólovým konektorem známým např. z napáječů pro notebooky. Drží dostatečně, je potřeba ho dost silně zasunout. Po zapnutí se rozsvítí červená LED a rozběhne se ventilátor. Ten není řízený a dost intenzivně šumí i při chodu zdroje naprázdno. Výstupní svorky zdroje s otvorem pro zdířky jsou zdvojeny, dvakrát je vyveden kladný i záporný pól napájení. Svorky jedné polarity jsou uvnitř zdroje propojeny, jsou robustní a zlacené, standardní a tudíž v případě opálení snadno výměnné. Pouzdro zdroje o rozměrech 110x55x220 mm tvoří tažený žebrovaný hliníkový profil ve tvaru robustní čtyřhranné trubky a vlastní deska s elektronikou zdroje je do pouzdra ze strany víka zasunuta. Chladiče výkonových tranzistorů a diod jsou k pouzdru upevněny dvěma šrouby. Zdroj nedoporučuji rozebírat, mohly by se narušit izolační vlastnosti pouzder tranzistorů.
