RC Modely 1/2014 článek 8
3D tlačiareň
Pre RC Modely Marek Varga
Ukázka z textu:
Vývoj tlačiarni
Za posledných asi päť rokov dobyla 3D technológia aj dielne kutilov, resp. ľudí, ktorí si radi stavajú svoje zariadenia doma.
86, vynašiel ju Američan Chuck Hull.
Táto technológia sa začala používať v tlačiarenstve, kedy sa už nerobili matrice z kovu, ale pomocou vytvrdzovania fotopolyméru, od toho bol už malý krok k tomu, aby písmenka,
ktoré boli vysoké niekoľko milimetrov, rástli do výšky niekoľko desiatok milimetrov, ale nie len písmenka.
3D technológia bola v minulosti výsadou automobilového a leteckého priemyslu, pretože sú to veľmi bohaté odvetvia a zároveň sa pri vývoji niektorých časti dokáže skrátiť vývojový
cyklus markantne, a to bez toho, aby sa muselo použiť veľké množstvo strojárskych technológií (vŕtanie, frézovanie, brúsenie...).
Samozrejme po overení modelu boli použité klasické strojárenské technológie na finálny výrobok.
Prečo sa toto zariadenie volá tlačiareň
Párkrát som dostal otázku, prečo sa to volá tlačiareň, keď to nie je tlačiareň. Všetci máme spojené tlačenie na papier, lenže to je tlačenie na dva rozmery, ak by sme tie papiere
naskladali na seba, tak vznikne trojrozmerný model. A na takomto princípe funguje výroba trojrozmerného modelu.
Typy tlačiarní
3D technológia sa dá rozdeliť do dvoch veľkých oblastí. Spomeniem ich pre úplnosť, aby to bolo zarámované do celku.
Hlavné delenie je:
- zariadenia, ktoré pri výrobe výrobku používajú pridávanie materiálu
- a na zariadenia, ktoré odoberajú materiál pri výrobe výrobku
Druhá kategória je tak isto zaujímavá, ale tejto sa budem venovať v inom článku. Hlavným predstaviteľom je 3D fréza.
Ale vráťme sa k prvej kategórií. 3D tlačiarne môžeme rozdeliť do niekoľkých skupín:
- FMD (Fused Deposition Modeling) tlačiarne
- tlačiarne na princípe vytvrdzovania prášku
- tlačiarne na princípe vytvrdzovania fotopolyméru
Prvej skupine sa budeme venovať podrobnejšie v ďalšom texte. Zvyšne dva princípy tlačenia preberieme v krátkosti.

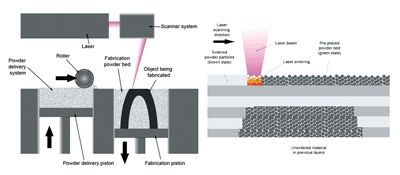

Prášková technológia znamená, že práškový materiál je uložený v nádobe. Rozmer nádoby nie je limitovaný, ale
v podstate je to 500 x 500 x 500 mm. Na vrchnú časť sa kreslí laserom obrazec, ktorý spôsobí spečenie ožiarenej vrstvy. Následne sa výrobok posunie o definovanú hrúbku dole,
zasype sa novou vrstvou, ktorá sa opäť ožiari a spojí sa
s predchádzajúcou vrstvou. Cena takéhoto zariadenia sa pohybuje od 300 000 Kč hore.
