RC Modely 1/2014 článek 7
Nový a vítězný Boeing Stearman (1:4)
Pro RC modely David Kopal
Ukázka z textu:

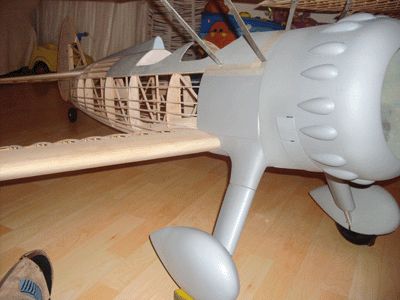

Měřítko 1:4 mi „vyšlo“ z rozměrů motoru TITAN ZG-74 ccm, který jsem pro pohon nové makety zamýšlel použít. Zmíněný motor byl využíván k pohonu mé předešlé makety – stíhačky Hawker Sea Fury. Za tři sezóny jsem si ověřil, že je to ideální maketářský motor pro hmotnostní kategorii do 15 kg. Sám motor je – obdobně jako ostatní motory Titan – poměrně těžký, s výfukem a příslušenstvím má kolem 3,5 kg (stejně však na něm mám namontované přídavné závaží o hmotnosti 0,5 kg kvůli správné poloze těžiště). Nový Boeing Stearman má při rozpětí 2450 mm a délce 2000 mm hmotnost 14,5 kg a motor umožňuje maketové létání, má i dostatek výkonu pro létání základní akrobacie. Vrtuli používám dřevěnou, 25x10, značky FIALA. Motor většinu diváků udivuje velmi klidným a tichým chodem. Zde patří dík zhotoviteli výfuku, Pavlu Fenclovi, od kterého jsem motor včetně výfuku před lety zakoupil. Podvozek makety jsem zkonstruoval – pro jednodušší transport a případné opravy – jako odnímatelný. Každá podvozková noha má základ v duralové trubce 22x1,5 mm, která se zasouvá do duralové trubky 25x1,5 mm, ta je pevně uchycena na motorovou přepážku v trupu. Proti vysunutí stačí šroub o průměru 3 mm. Pružení je realizováno pomocí tlačné ocelové pružiny z drátu o průměru 2 mm, krok je cca 15 mm. Pružiny v podvozku vždy předpružím na hmotnost samotného letounu. Hlavní podvozek je osazen pneumatickými koly KAVAN o průměru 150 mm. Ostruhové kolo je ovládáno kratičkým táhlem pomocí standardního serva umístěného přibližně 5 cm před ostruhou. Zde pro změnu patří poděkování Vaškovi Janko, který mi doporučil osadit servo tzv. servosaverem, který používají automodeláři na tlumení nárazů u serva řídící přední nápravu.
