RC Modely 9/2013 článek 11
„Amurský“ dělový člun Pika
Pro RC Modely Jan Huml
Ukázka z textu:
Předloha
Dělový člun Pika je jednou z lodí, které v letech intervence (1918 – 1920) bojovaly za moc sovětů na dalekém Amuru. Základní technická data dělového člunu Pika: délka 22,2 m, šířka 3,1 m, ponor 0,51 m, rychlost 16 uzlů, Výzbroj – hlavní dělo na přídi ráže 76 mm v malé věžičce
a za ním na bocích paluby pohyblivě lafetovány dva těžké kulomety Maxim.

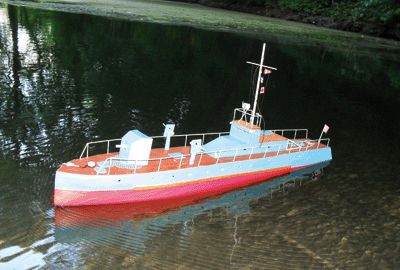

Model
Model člunu jsem postavil podle plánu z časopisu „Modelist-konstruktor“ a kamufláž jsem zvolil podle papírové vystřihovánky z časopisu ABC, kterou rovněž vlastním.
Vlastní stavba byla obdobná, jako
u jiných mých modelů lodí – tj. vyříznutí žeber, plaňkování trupu z balzových lišt 5x3 mm a následné vytmelení polyesterovým tmelem a vybroušení do hladkého povrchu. Základní rozměry modelu: délka 945 mm, šířka 140 mm, celková výška 420 mm. Po zalepení hřídelí lodních šroubů a kormidla je trup uzavřen překližkou tloušťky 1 mm a kompletně dobroušen.
Po nátěru trupu je dokončena paluba z balzových lišt o „šířce“ 10x2 mm, poté jsou natřeny barvou Luxol kaštanového odstínu, která chrání balzu před vlhkostí a zároveň imituje barvu tmavého dřeva. Ostřikové lišty na bocích trupu jsou zpracovány stejným způsobem, průřez 6x3 mm, délka 655 mm.
Nástavby jsou zhotoveny z kuprextitu, zábradlí z ocelového drátu o průměru 2 mm, stejně jako zábradlí na palubě. Za stožár posloužila laminátová špička z rybářského prutu, poklopy jsou udělány z 2mm balzy. Ostatní drobné díly jsou z toho, co vhodného jsem doma našel
a bylo to po ruce.
