RC Modely 7/2013 článek 7
Větroň Safari, podrobný popis – 3. část
Pro RCM Leopold Walek
Ukázka z textu:
3. Stavba střední části křídla
Především doporučuji pro zásadní úsporu drahé balzy vyříznout ze čtyř prkének balzy tloušťky 1,5 mm všechny čtyři tuhé potahy přední části křídla.
Ty mají šířku 56 mm a zbytek šířky (tj. 44 mm) nebudeme vyhazovat, ale právě z těchto zbytků budeme vyřezávat všechna žebra křídla. Zachováme
se ekonomicky i efektivně.

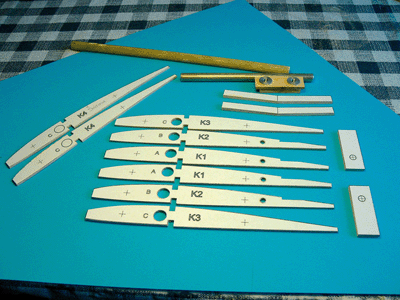

Balzová žebra střední části křídla jsou klasicky vyřezávána podél šablony z překližky tl. 1,5 mm. Vždy 10 žeber je vloženo mezi tuto a další
shodnou šablonu navléknutých na špendlících a společně obroušeno. Tady si popíšeme nejprve metodu zhotovení překližkových šablon. Je totiž nutné
z 1,5mm překližky vyříznout nejprve jedno jediné šablonové žebro, to pak pečlivě obrousit a opatřit otvory pro špendlíky. Není jedno, jak to
uděláme, takže podrobně. Otvory pro špendlíky s hlavičkami se nám v překližce tl. 1,5 mm podaří udělat jedině tak, že místo otvoru nejprve jemně
proklepneme „nástěnkovým“ špendlíkem a teprve pak se nám podaří rozšířit jej špendlíkem s hlavičkou (obr. 25). Druhou potřebnou šablonu zhotovíme
obkreslením té první – již opracované – na plát překližky, ale již s využitím otvorů pro špendlíky. Zamezíme tak vzájemnému posunu otvorů, který
vznikne vždy, když se snažíme udělat každou šablonu zvlášť, protože i překližka má svá léta a ta udělají své při zhotovení otvorů.
Podle první šablony pak vyřezáváme žebra z plátků 1,5mm balzy na dřevěné podložce, kdy šablona je přišpendlena k podložce. První tah skalpelem po
obvodu překližky je jen velmi lehký k vyznačení „trasy řezu“, teprve druhým a třetím tahem již prořezáváme balzu. Pokud jsme použili tvrdší balzu,
je nutné hlídat, aby skalpel nezajel mimo obvod šablony ovlivněn léty balzy, a tahů ještě přibude (obr. 26). Čelo, konec žebra a zářezy dělám
tvrdou žiletkou z hoblíku.
