RC Modely 4/2013 článek 7
Z mojí modelářské díly, Katapult pro start modelů
Miloš Tichý, RC model klub Brno
Ukázka z textu:
Katapult
Jaké možnosti máme při výběru katapultu? Nejjednodušší je start ze země, kdy je model položen na zemi a po uvolnění spouštěče po ní,
než vzlétne, klouže. Ti, kteří nechtějí mít u modelu poškrábaný trup mohou na lanko připevnit obdélník látky s vyztuženou přední hranou a model
na ni trupem položit.

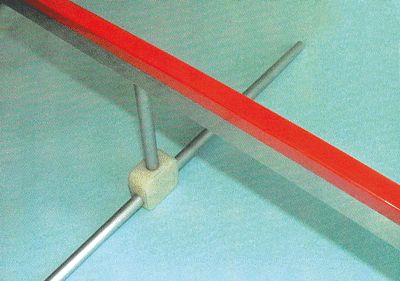

A nyní ke katapultu, který s úspěchem používám pro start dmychadlových modelů já. Základem jsou dva hliníkové profily 30 x 15 x 2 x 1400 mm.
Do těchto profilů (tzv. ližin) jsou vpředu a vzadu vyvrtány z jedné strany otvory pro stojiny o rozměrech trubky 12 x 1 mm. V těchto otvorech
je přišroubován čep o průměru 10 mm zajišťující pevné spojení stojiny s hliníkovou ližinou, která je ve finále potažena smršťovací fólií, kvůli
hladkému skluzu a zamezení špinění křídla od hliníku. Stojiny, které jsou dlouhé vpředu 250 mm a vzadu 150 mm, jsou z jedné strany zasunuty do
ližiny a z druhé strany do silikonové kostky, která má ve spodní části průběžný otvor o průměru 12 mm pro spojení obou ližin spojovací
tyčí 12mm průměru.
